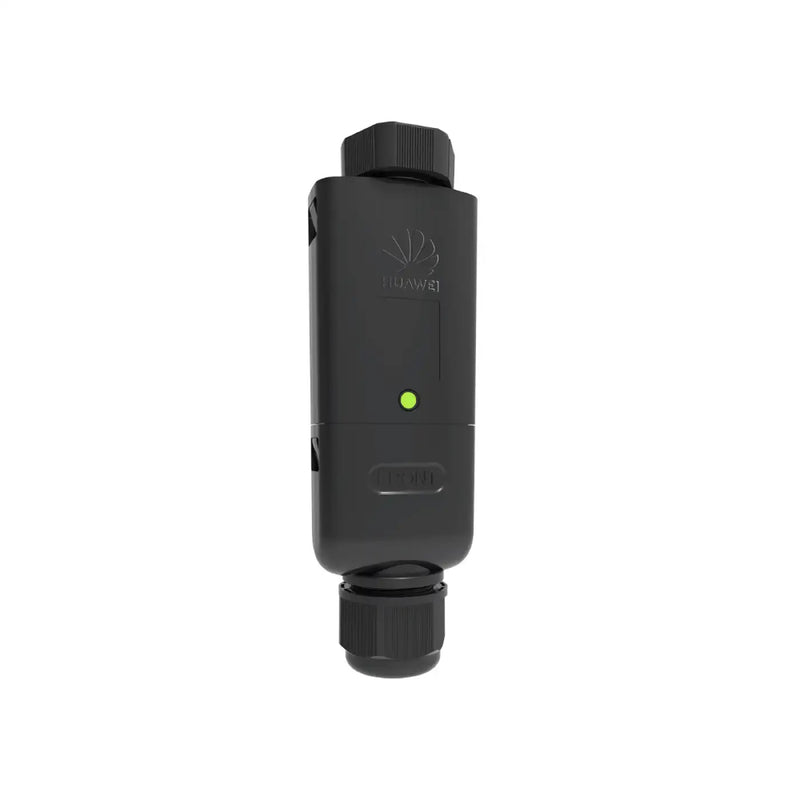

Huawei - Clé de communication intelligente - Smart Dongle WLAN-FE

Référence : TN24707

Huawei - Clé de communication intelligente - Smart Dongle WLAN-FE

En stock

La clé de communication Huawei Smart Dongle WLAN-FE offre une connectivité flexible WiFi ou Ethernet pour un monitoring stable et permet la gestion en cascade de jusqu'à 10 onduleurs via le portail FusionSolar.

Double connectivité : supporte les connexions Wi-Fi et Ethernet RJ45
Installation directe : branchement Plug & Play sur le port USB de l'onduleur
Monitoring complet : permet le suivi et le paramétrage via l'application FusionSolar

Caractéristiques techniques

Caractéristique	Valeur
Nombre maximal d'appareils	10
Port réseau	Port Ethernet 10/100M
Voyant	LED
Indice de protection	IP65
Poids brut	500 g
Poids net	90 g
Dimension (L x P x H)	146 x 48 x 33 mm

57,50 € TTC

Retrait sur site gratuit (77)

Expédition en 48-72h

Payez en 2, 3, 4 fois

Support client réactif

Info & Guides

Fiche technique Manuel d'utilisation/installation Certificat de conformité Guide rapide/paramétrage

Description

Smart Dongle Huawei WLAN-FE - Module de communication Wi-Fi et Ethernet - Plug & Play - Jusqu'à 10 onduleurs

Le Dongle intelligent Huawei WLAN-FE prend en charge la communication sans fil fluide des onduleurs. Pour ce faire, le module est simplement connecté via USB (Plug and Play) connecté puis en construit un WLAN- Ou Ethernetconnexion. Jusqu'à 10 appareils peuvent ainsi être mis en réseau.

La transmission des données du Clé intelligente Huawei WiFi-FE s'effectue selon la norme 802.11b/g/n à une fréquence de 2,412 GHz à 2,484 GHz. La communication avec des systèmes de gestion tiers est également possible, à condition qu'ils utilisent le protocole de communication du Dongle intelligent Huawei WLAN-FE correspondre.

La mise en service du module WLAN est simple et rapide. L'écran LED indique l'état actuel du module et facilite la configuration. Une fois connecté, le der Dongle intelligent Huawei WLAN-FE à peine visible. Avec des dimensions de 146 x 48 x 33 mm et un poids total de seulement 90 g, la technologie reste en retrait et fait son travail de manière fiable. Le Clé intelligente WLAN-FE peut être utilisé dans presque tous les environnements, en partie grâce à son Degré de protection IP65. Les plages de tolérance pour la température et l’humidité sont respectivement de -30 °C à +65 °C et de 5 % à 95 %. La consommation électrique typique de 2,5 watts est encore inférieure à celle du Clé 4G.

Référence du produit : TN24707

Référence constructeur : WLAN-FE-SDONGLEA05

Caractéristique	Valeur
Nombre maximal d'appareils	10
Port réseau	Port Ethernet 10/100M
Voyant	LED
Indice de protection	IP65
Poids brut	500 g
Poids net	90 g
Dimension (L x P x H)	146 x 48 x 33 mm

Avantages clés

✔️ Double connectivité (Wi-Fi + Ethernet)
Comme son nom l'indique (WLAN-FE), cette clé intelligente offre deux options de connexion : le Wi-Fi pour une installation sans câbles, ou le Fast Ethernet (FE) via un câble RJ45. L'Ethernet est particulièrement recommandé pour une stabilité parfaite, notamment dans les locaux techniques où le Wi-Fi capte mal.

✔️ Gestion Multi-Onduleurs (Cascading)
Un seul Dongle WLAN-FE peut gérer la communication de 10 onduleurs maximum en cascade (via une liaison RS485). C'est une solution économique et efficace pour les installations de grande taille où plusieurs onduleurs sont installés côte à côte.

✔️ Installation "Plug & Play"

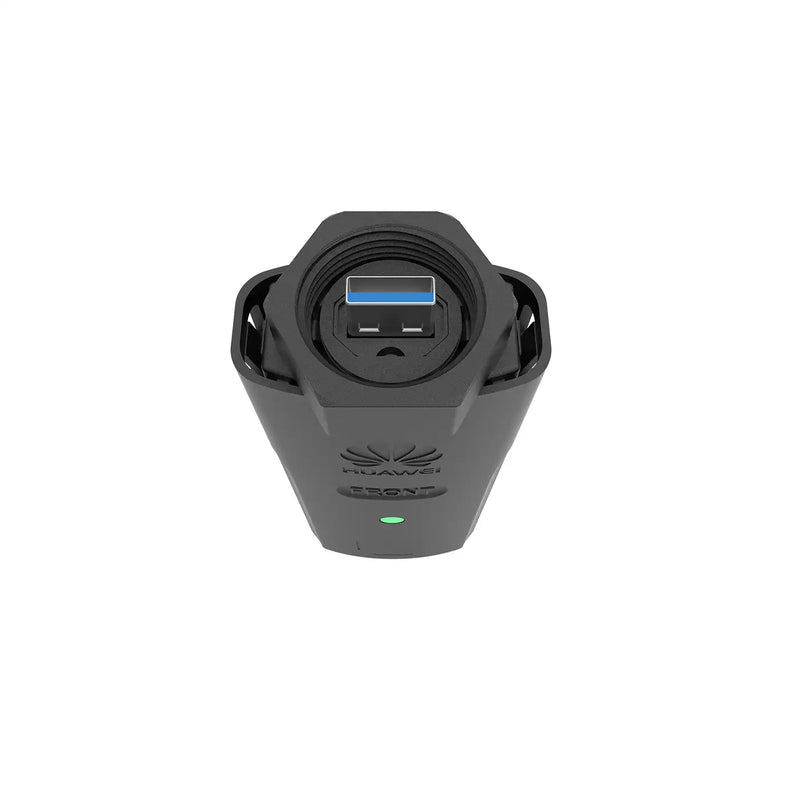

Le dongle se branche directement sur le port USB (dédié à la communication) situé sous l'onduleur. Une fois branché, il est alimenté par l'onduleur lui-même et ne nécessite aucune alimentation externe.

✔️ Monitoring en temps réel via FusionSolar
Il transmet instantanément les données de production, de stockage (batteries) et de consommation (si un Smart Meter est présent) au portail FusionSolar. Cela permet un diagnostic précis et une visualisation des économies réalisées depuis votre smartphone.

✔️ Configuration et Mise à jour à distance
Grâce à ce dongle, votre installateur peut effectuer des réglages ou mettre à jour le micrologiciel (firmware) de l'onduleur à distance, ce qui évite des déplacements coûteux en cas de besoin de maintenance logicielle.

✔️ Protection IP65
Conçu pour être aussi robuste que l'onduleur, le dongle est étanche et résiste aux conditions extérieures, garantissant une communication fiable même si l'onduleur est installé sur une façade ou sous un hangar.

Cas d’usage

🏡 Le Huawei Smart Dongle WLAN-FE est idéal pour :

Les installations résidentielles et tertiaires : Pour connecter facilement un onduleur (SUN2000-L1, M1, M2 ou M3) à la box internet du bâtiment.
Les zones avec un Wi-Fi instable : En utilisant le port Ethernet filaire, vous garantissez que le monitoring de votre installation ne sera jamais interrompu par des micro-coupures Wi-Fi.
Les systèmes avec plusieurs onduleurs : Idéal pour centraliser la communication d'un groupe d'onduleurs Huawei sur une seule connexion internet.
Le suivi précis des batteries LUNA2000 : Le dongle est essentiel pour envoyer les données détaillées de l'état de charge (SOC) de vos batteries vers l'application de suivi.

Questions fréquentes

À quoi sert précisément la clé de communication intelligente Huawei Smart Dongle WLAN-FE ?

Le Huawei Smart Dongle WLAN-FE (référence officielle SDongleA-05) est un module d'extension indispensable pour connecter votre onduleur Huawei SUN2000 au réseau internet. Son rôle principal est de collecter en continu les données de performance de votre installation photovoltaïque, ainsi que l'état de votre batterie Huawei LUNA2000 si vous en possédez une, pour les transmettre de manière sécurisée vers la plateforme de gestion cloud Huawei FusionSolar. Grâce à ce boîtier, vous pouvez surveiller votre production et votre consommation en temps réel depuis votre smartphone ou votre ordinateur, tandis que les équipes techniques peuvent effectuer des diagnostics ou des mises à jour à distance.

Comment s'installe physiquement le Smart Dongle WLAN-FE sur mon onduleur ?

L'installation matérielle du Smart Dongle est entièrement Plug and Play et ne requiert aucun outil complexe. Il vous suffit de localiser le port USB dédié situé sous le châssis de votre onduleur Huawei compatible. Après avoir retiré le capuchon de protection en caoutchouc du port de l'onduleur, insérez fermement le connecteur USB du dongle dans l'emplacement. Veillez ensuite à visser fermement et à la main la bague de blocage rotative étanche jusqu'au bout afin d'écraser le joint d'étanchéité, ce qui garantit une protection absolue contre l'humidité. L'onduleur alimente automatiquement le module en 5V dès qu'il est sous tension.

Quelles sont les deux méthodes de connexion internet disponibles sur ce modèle ?

Le dongle WLAN-FE se distingue par son architecture réseau polyvalente qui intègre deux modes de communication distincts au sein du même boîtier. Vous pouvez utiliser la connectivité sans fil WLAN (Wi-Fi) pour relier l'onduleur à votre box internet à distance, ce qui évite d'avoir à tirer des câbles à travers la maison. Alternativement, le dongle dissimule un port physique Fast Ethernet (FE / RJ45) sous son capuchon inférieur. En y raccordant un câble réseau filaire blindé relié directement à votre routeur, vous bénéficiez d'une stabilité de signal d'une fiabilité absolue, totalement insensible aux perturbations électromagnétiques ou aux obstacles physiques comme les murs épais en béton.

Avec quels modèles d'onduleurs Huawei ce Smart Dongle est-il compatible ?

La clé de monitoring Smart Dongle WLAN-FE offre une compatibilité universelle et ascendante au sein de la gamme d'onduleurs Huawei Smart PV. Elle fonctionne de manière native avec les onduleurs résidentiels monophasés de la série SUN2000-L1 (de 3kW à 6kW) et de la nouvelle série de forte puissance LC0 (8kW et 10kW). Elle prend également en charge l'ensemble des gammes d'onduleurs triphasés résidentiels et tertiaires de la marque, incluant les séries SUN2000-M1 (de 3kW à 10KTL) ainsi que les modèles industriels des séries M2, M3 et M5.

Comment configurer la clé pour la première fois avec l'application mobile FusionSolar ?

Pour procéder à la configuration initiale, téléchargez l'application mobile FusionSolar sur votre smartphone, activez le Bluetooth de votre téléphone et approchez-vous de l'onduleur. Depuis l'interface de l'application, scannez le code QR unique imprimé sur l'étiquette latérale du Smart Dongle. L'application va se connecter au réseau Wi-Fi local temporaire émis par la clé pour vous donner accès aux paramètres système. Si vous optez pour une connexion sans fil, sélectionnez le réseau Wi-Fi de votre box internet (fréquence standard de 2,4 GHz uniquement) et saisissez son mot de passe. Si vous utilisez un câble Ethernet LAN, le dongle s'auto-configure de manière transparente grâce au protocole DHCP de votre routeur.

Comment ce dongle permet-il de piloter plusieurs onduleurs en cascade ?

C'est l'un des plus grands points forts techniques du Huawei Smart Dongle WLAN-FE : il est capable de centraliser la gestion d'une flotte d'appareils. Dans le cas d'une installation de grande envergure comprenant plusieurs onduleurs sur le même site, il n'est pas nécessaire d'acheter un dongle de communication par appareil. Il vous suffit d'interconnecter les différents onduleurs entre eux en série à l'aide d'un câble de communication filaire RS485. Le Smart Dongle WLAN-FE, branché on l'onduleur configuré comme maître, est capable de collecter et de remonter simultanément les données techniques de jusqu'à 10 onduleurs en cascade sur la même centrale photovoltaïque.

Que signifient les différents états du voyant LED situé en façade du dongle ?

La face avant du module intègre un indicateur lumineux LED unique dont le comportement permet de diagnostiquer l'état de la communication d'un seul coup d'œil. Un voyant rouge fixe indique que le dongle est alimenté mais n'a pas encore établi de liaison. Un clignotement jaune rapide (toutes les 0,5 seconde) signale que le dongle est en train d'échanger des données locales avec l'onduleur. Un clignotement vert lent (toutes les 2 secondes) confirme que la clé s'est connectée avec succès à votre routeur internet ou votre box. Enfin, un voyant vert fixe indique que la connexion est totale et réussie : le dongle transmet correctement les rapports de performance vers le cloud FusionSolar.

Que se passe-t-il si ma box internet se déconnecte ? Les données de production solaire sont-elles perdues ?

Vos statistiques de performance et l'historique de vos économies d'énergie ne courent aucun risque en cas de panne temporaire de votre réseau internet Wi-Fi ou de coupure de votre ligne téléphonique. Le système de gestion de l'onduleur intègre une mémoire de stockage locale dédiée à la sécurisation de vos historiques. Pendant toute la durée de la déconnexion réseau, l'onduleur continue d'enregistrer et d'horodater la production des panneaux et les flux de la batterie. Dès que votre box internet redémarre et que la liaison Wi-Fi ou Ethernet LAN est restaurée, le Smart Dongle téléverse automatiquement l'ensemble de l'historique accumulé vers les serveurs cloud, mettant à jour vos graphiques retroactively sans aucun trou dans vos rapports.

Quel entretien régulier ou précautions environnementales faut-il prévoir pour ce module ?

Le Huawei Smart Dongle WLAN-FE bénéficie d'une conception de qualité industrielle certifiée par un indice de protection élevé IP65. Cette structure lui confère une étanchéité totale contre les infiltrations de poussière fine et une excellente résistance aux projections d'eau directes ou à la pluie battante, ce qui autorise sans problème une installation en extérieur sous un onduleur abrité. L'appareil étant entièrement électronique et dépourvu de pièces mécaniques mobiles, il ne nécessite aucun entretien régulier ni aucun étalonnage de votre part au fil des ans. Veillez simplement, lors de nettoyages périodiques, à ne pas projeter de jet d'eau sous haute pression directement sur la base du port USB ou sur le câble Ethernet.
