Pack de fixation

Un pack réunit l'ensemble des pièces nécessaires pour fixer un nombre donné de panneaux sur un type de toiture précis. Vous commandez une seule référence, vous recevez un ensemble cohérent.

Ce que contient un pack :

• Les crochets ou fixations adaptés à votre couverture, en nombre calculé.
• Les rails, dans la longueur et le profil correspondant à votre disposition.
• Les éclisses ou connecteurs de rail, pour raccorder les rails bout à bout — la pièce la plus souvent oubliée dans une commande composée soi-même.
• Les pinces milieu et les pinces de bout, au format correspondant à l'épaisseur du cadre de vos panneaux.
• Les embouts de rail et la visserie propre au système, boulons en T compris.
• Les éléments de mise à la terre : griffes de contact perforant l'anodisation, pontets d'équipotentialité.
• Les clips et cache-câbles, pour que rien ne pende sous les modules.

Ce qu'un pack ne contient pas, sauf mention contraire sur la fiche : les panneaux solaires, l'onduleur et les câbles solaires, les protections électriques à installer dans votre tableau, le câble de terre reliant la structure au circuit de terre du bâtiment — sa longueur dépendant de votre bâtiment —, et la main-d'œuvre.

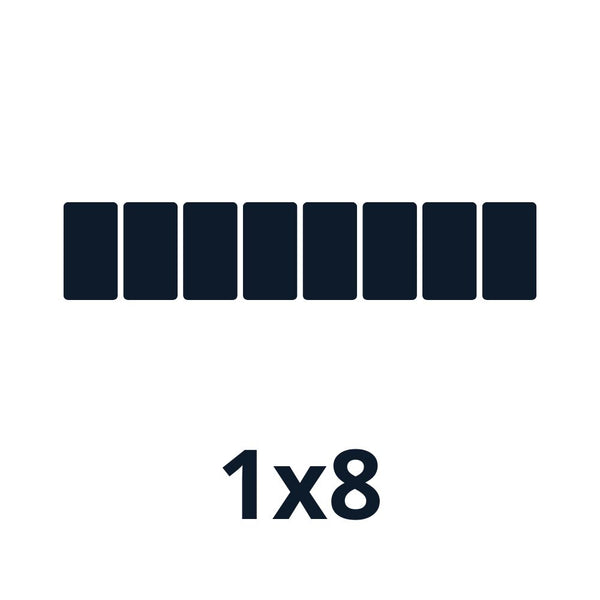

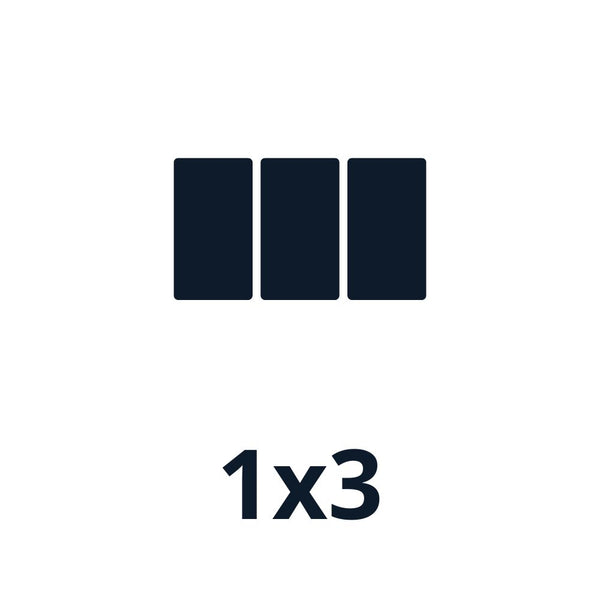

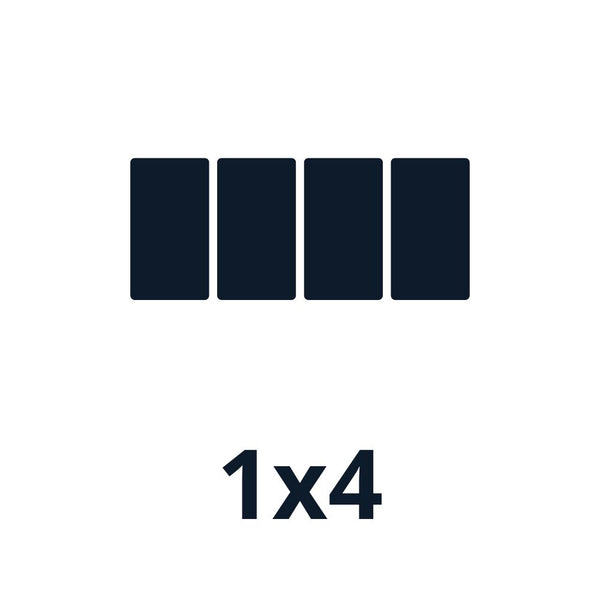

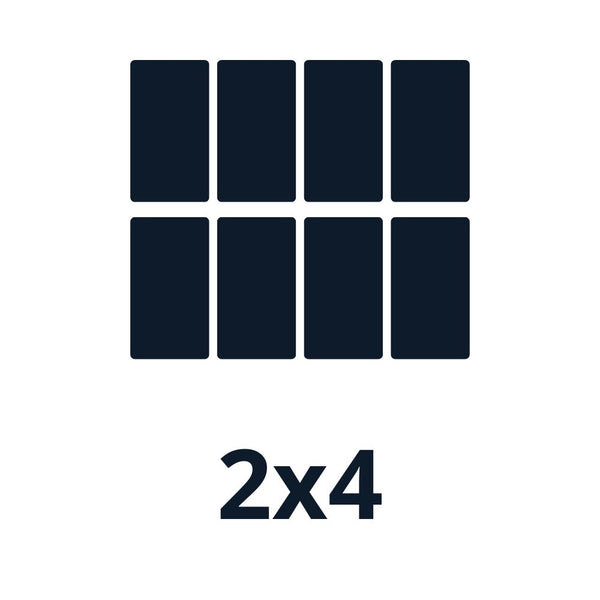

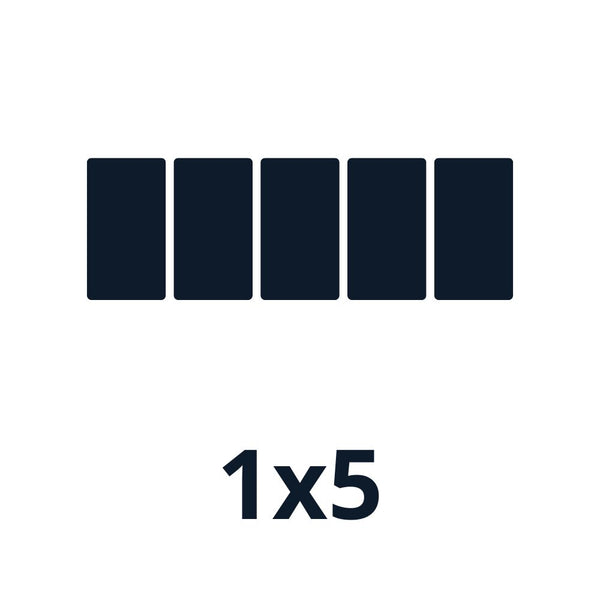

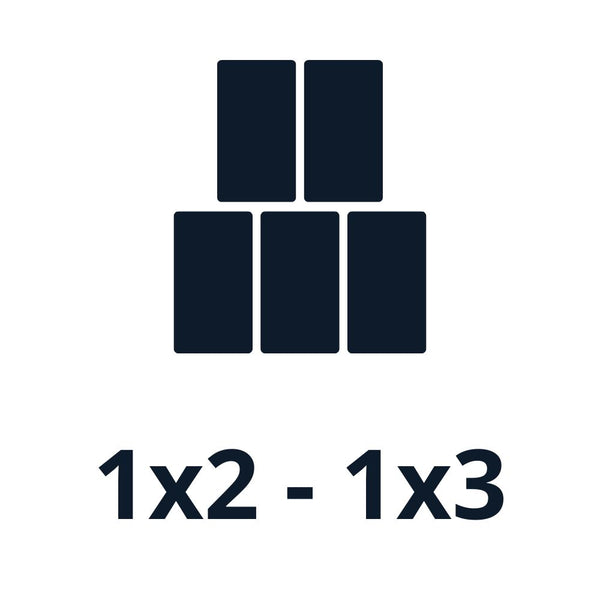

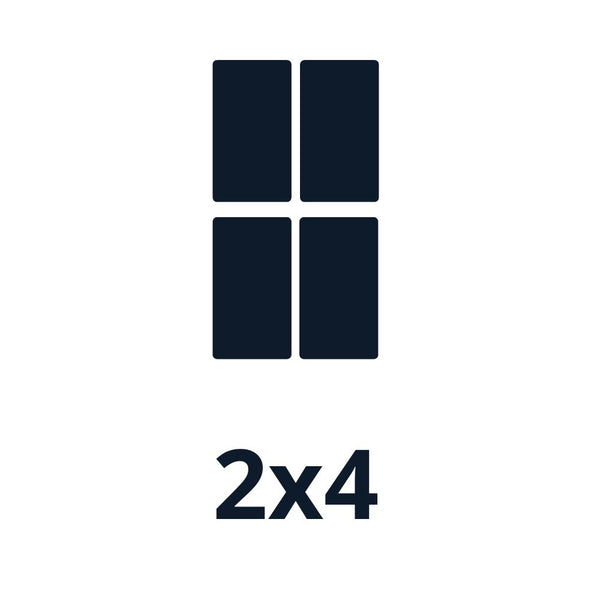

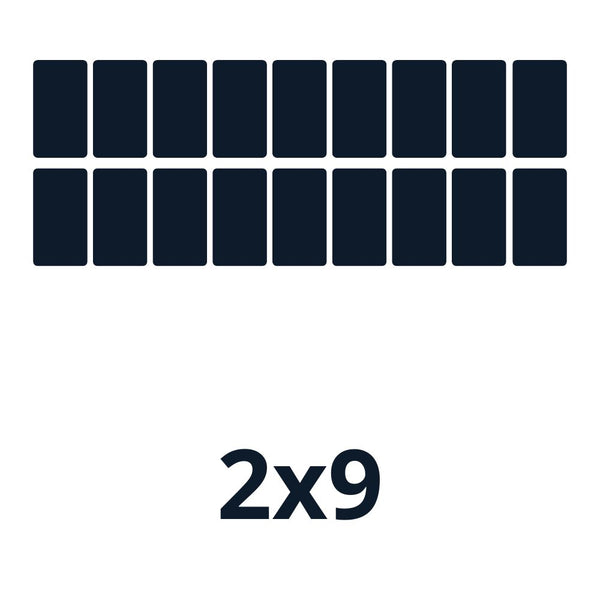

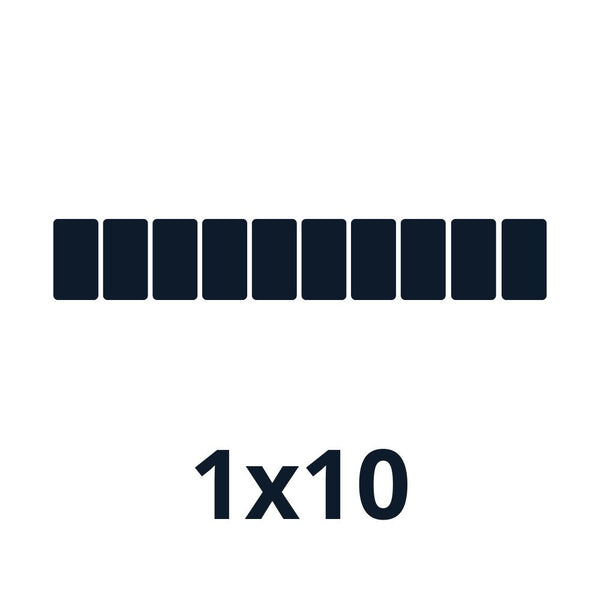

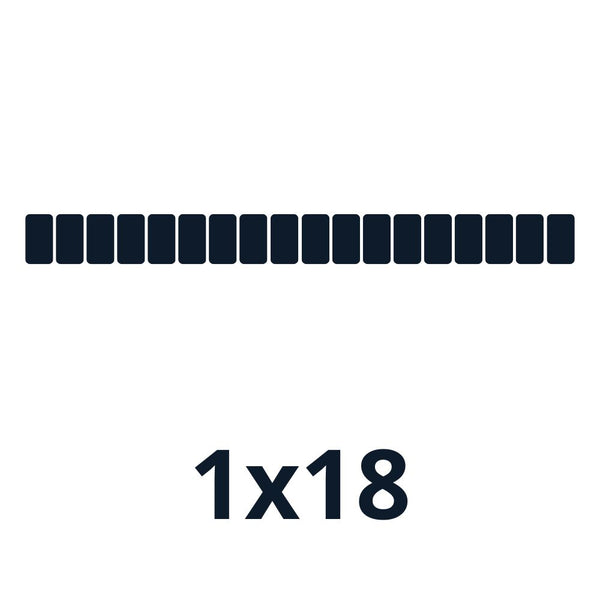

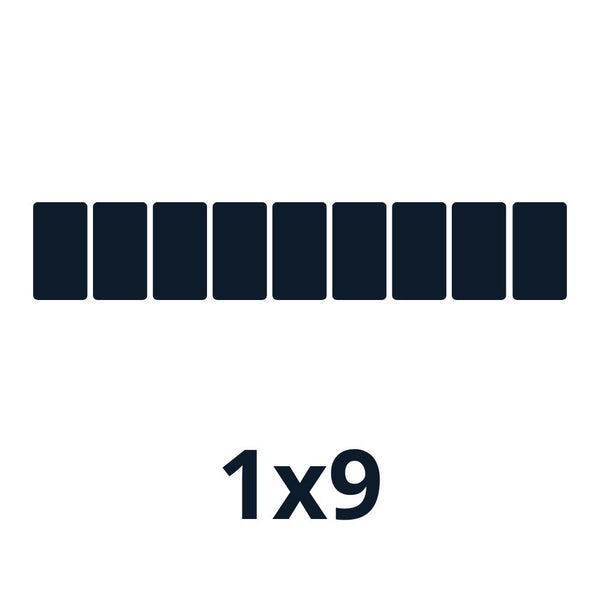

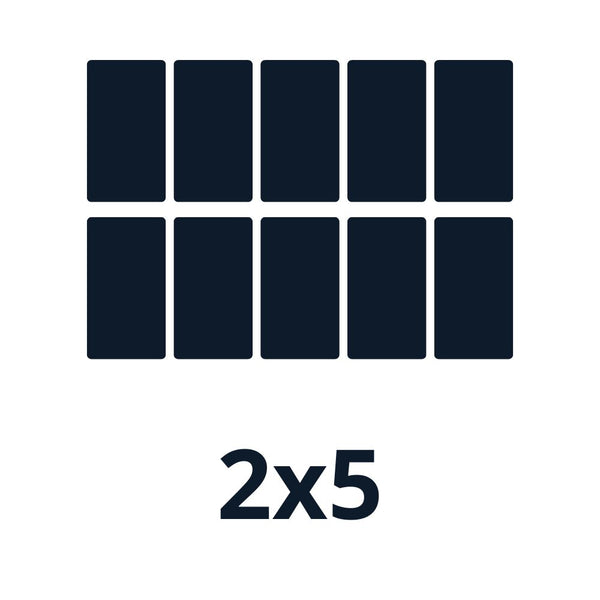

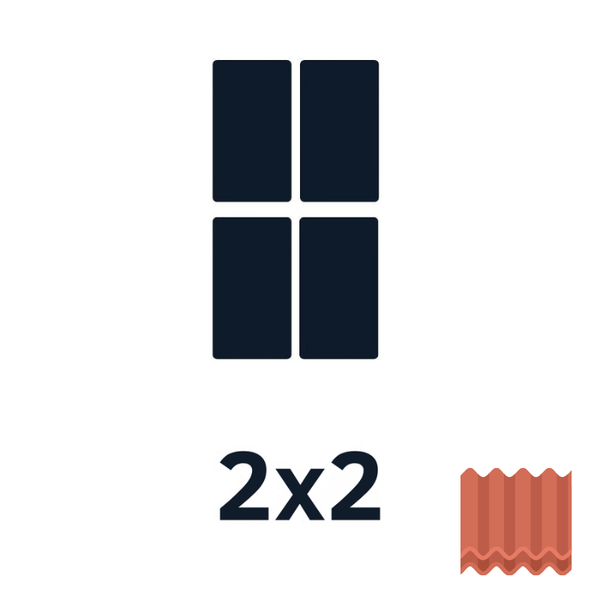

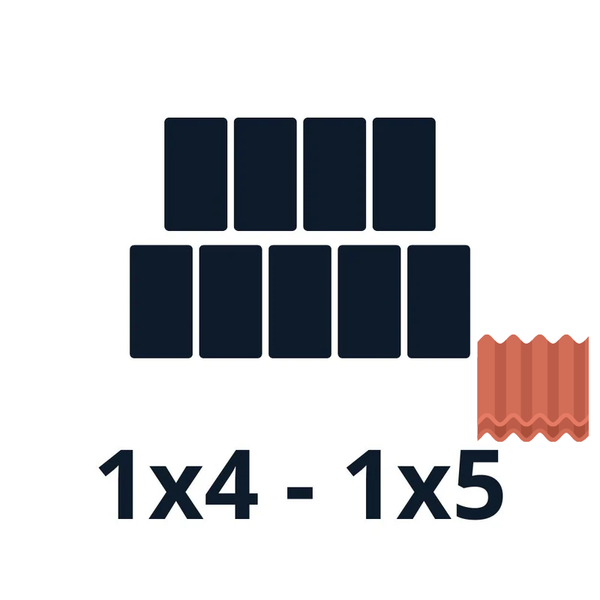

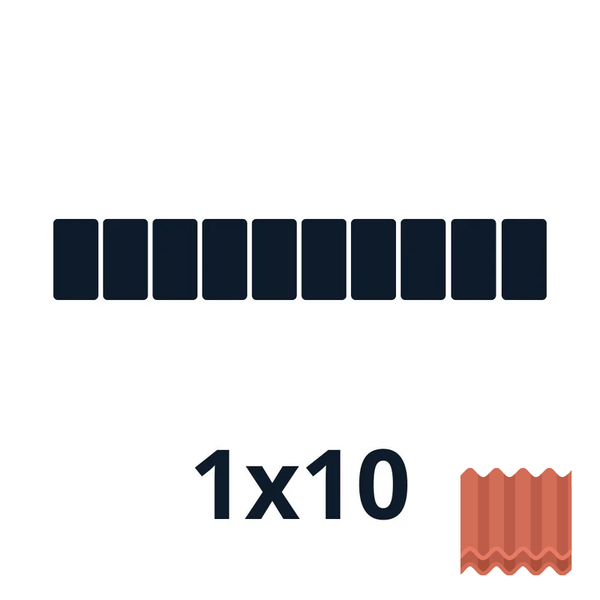

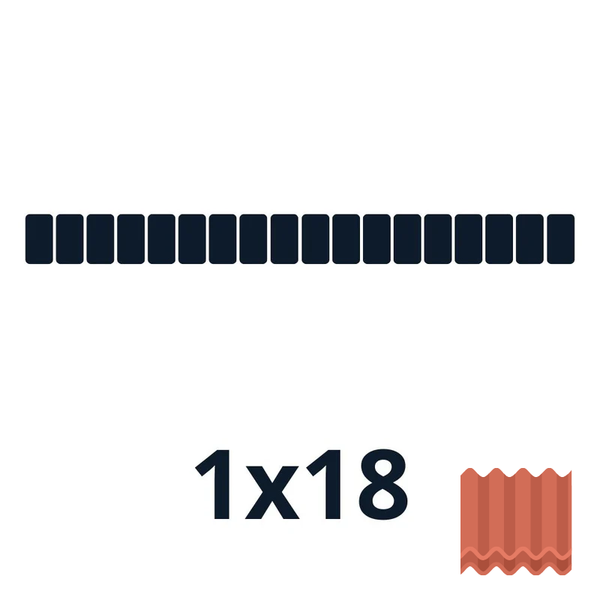

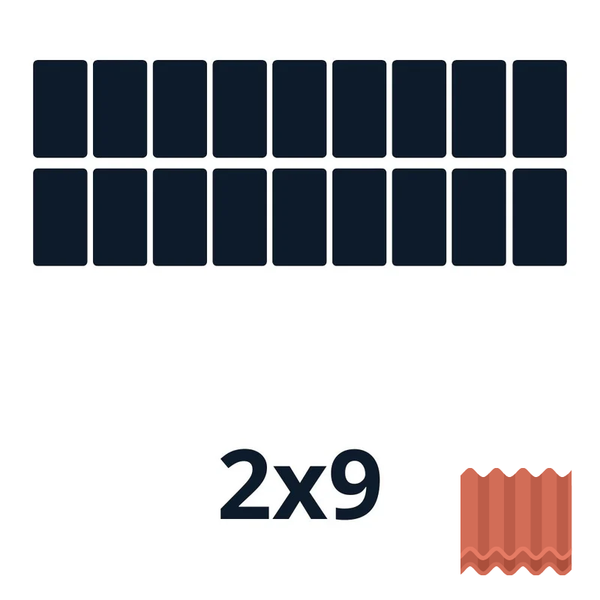

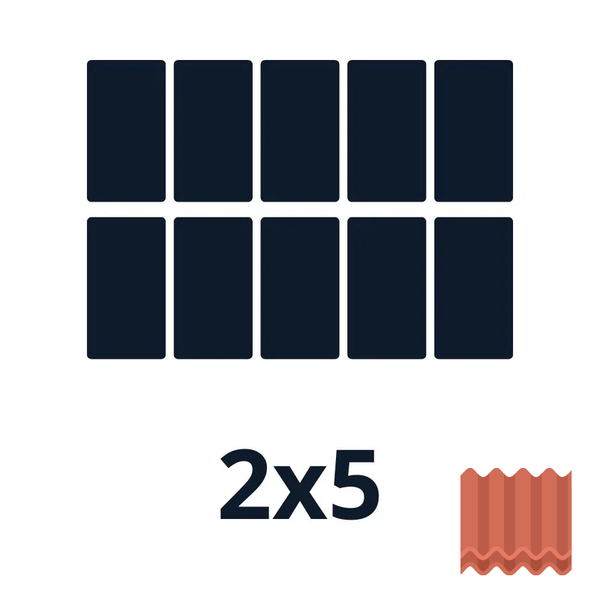

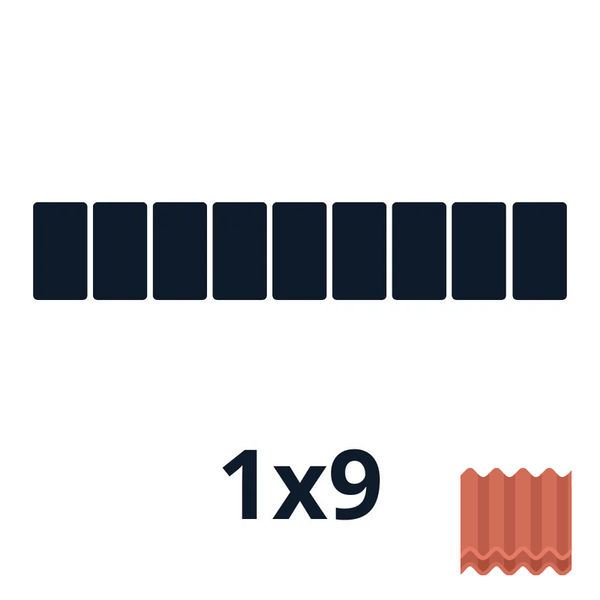

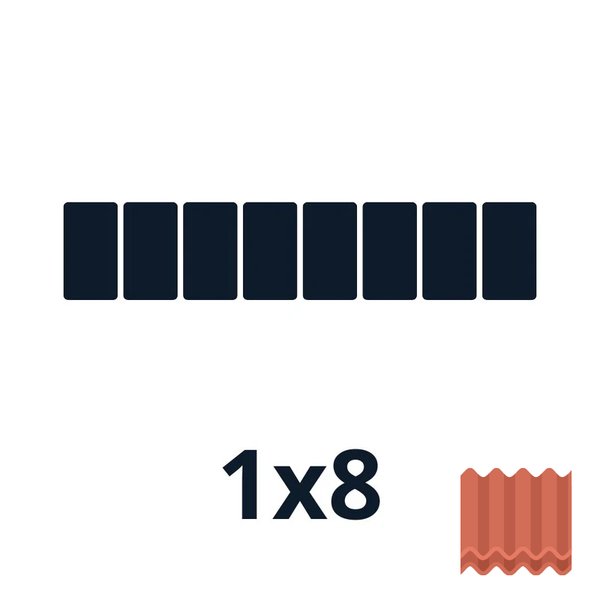

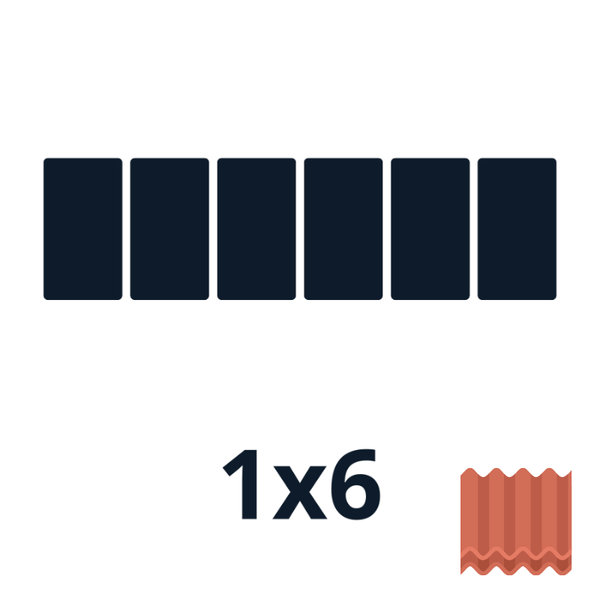

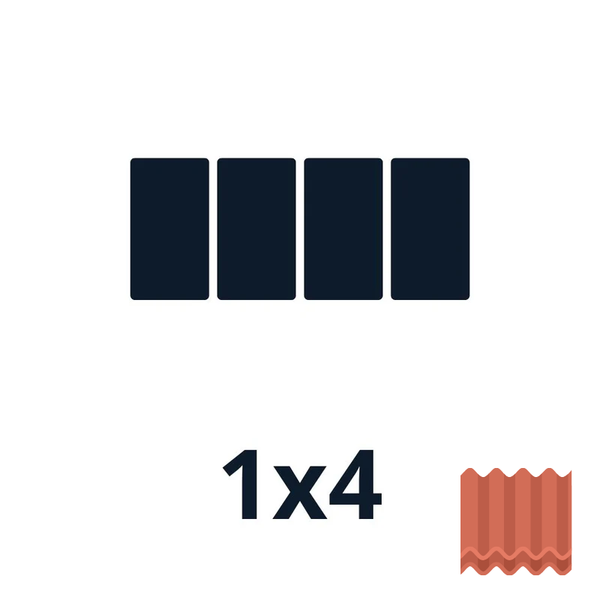

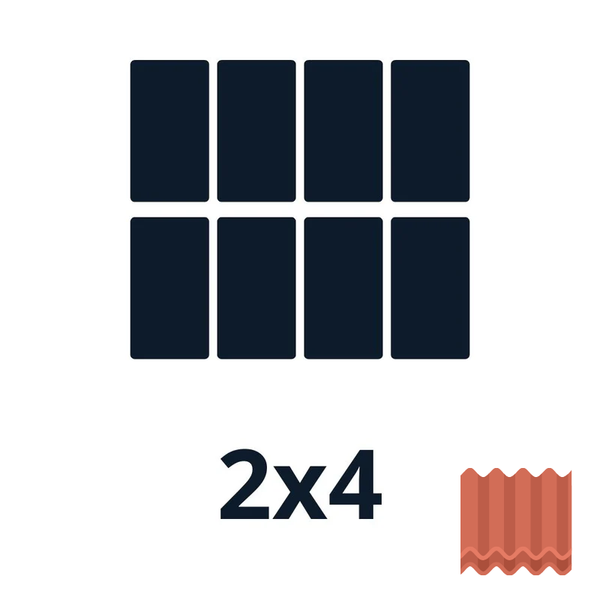

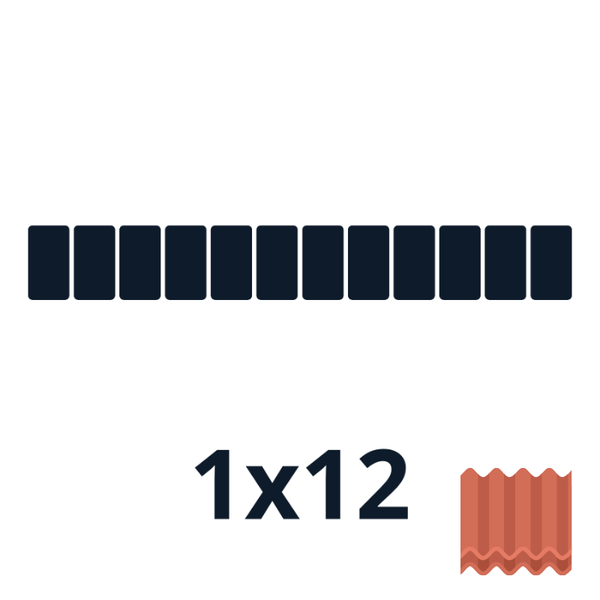

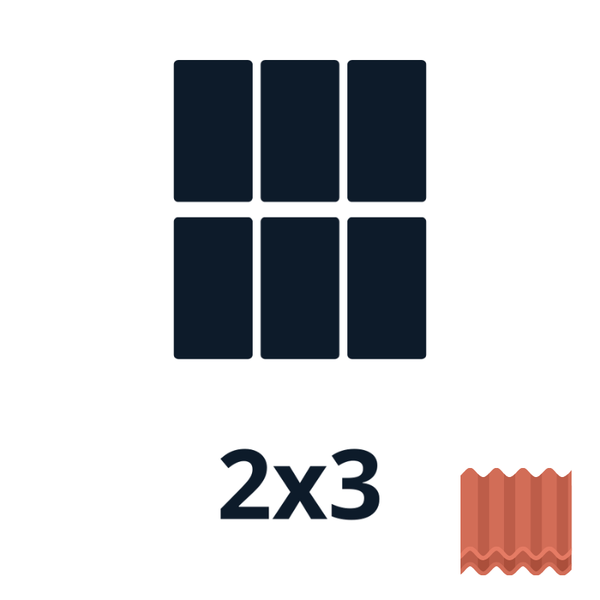

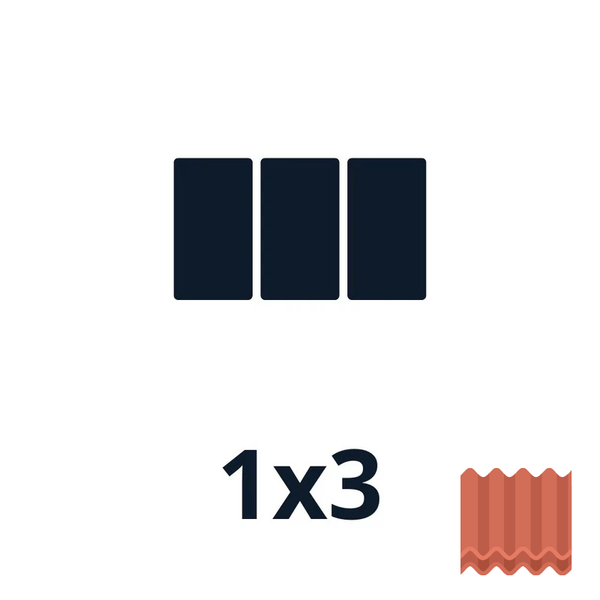

Les packs sont proposés par nombre de modules et par type de toiture. Si votre configuration ne tombe pas exactement sur un format standard, nous composons un pack sur mesure : c'est l'objet de la question 3.

C'est la couverture qui détermine le pack, avant même le nombre de panneaux. Nos packs sont conçus pour la surimposition : les modules sont posés au-dessus de la couverture, qui reste étanche et intacte.

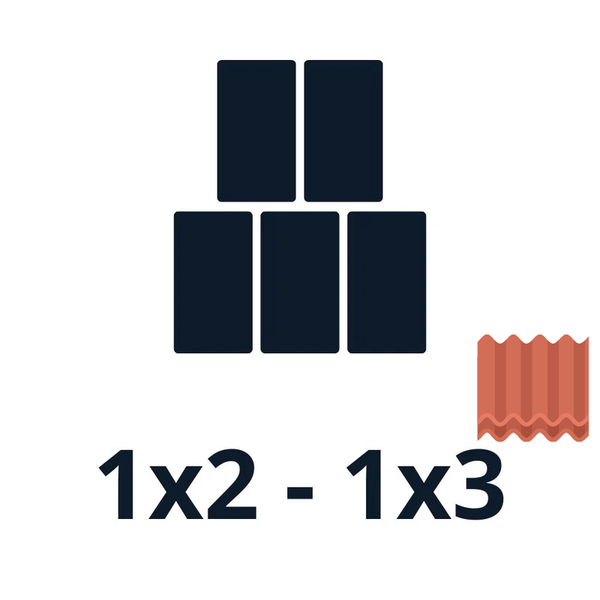

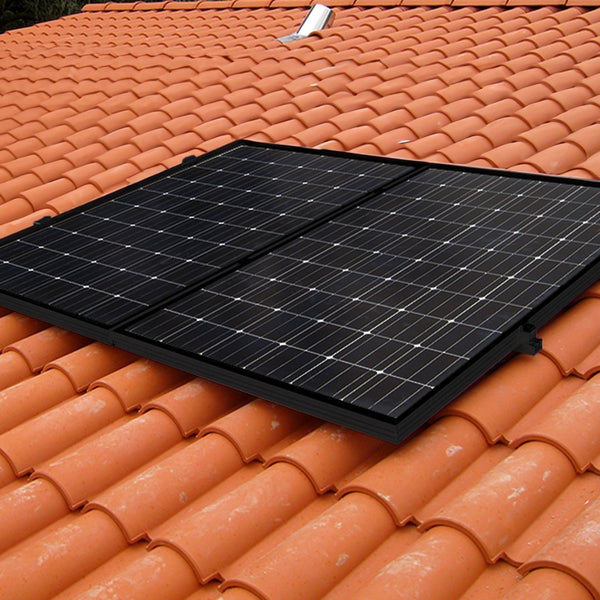

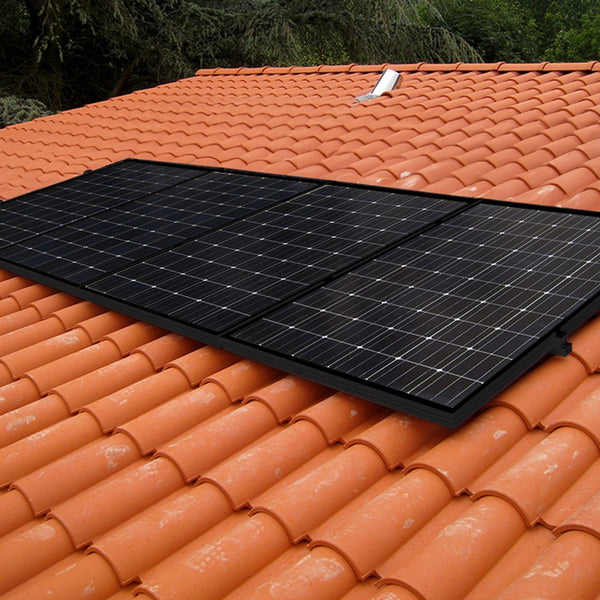

Tuile mécanique (tuile à emboîtement, grand moule). La configuration la plus courante. Le pack contient des crochets réglables, qui se fixent sur le chevron ou se pincent sur le liteau et ressortent entre deux rangs. Le réglage en hauteur et en profondeur rattrape les irrégularités du support. C'est le pack le plus simple à poser.

Tuile plate. Petit format, faible épaisseur, fort recouvrement : le pack intègre des crochets à profil bas et allongé, qui passent sous le rang supérieur sans le soulever. Un crochet de tuile mécanique ne convient pas ici — il ferait porter la tuile en porte-à-faux.

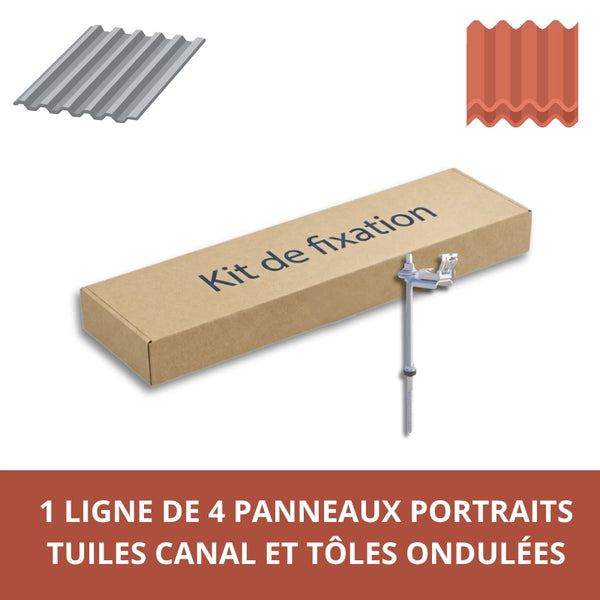

Tuile canal (tuile romane, tuile de Provence). La plus délicate, car il n'y a rien à pincer. Selon la gamme, le pack repose sur des crochets montés sur platine, fixés sur le chevron ou la panne, ou sur des vis à double filetage traversant la couverture avec joint d'étanchéité. Dans les deux cas, la charpente doit offrir un support solide : pannes et chevrons, ou sous-structure béton. Indiquez-nous votre configuration de charpente avant de commander.

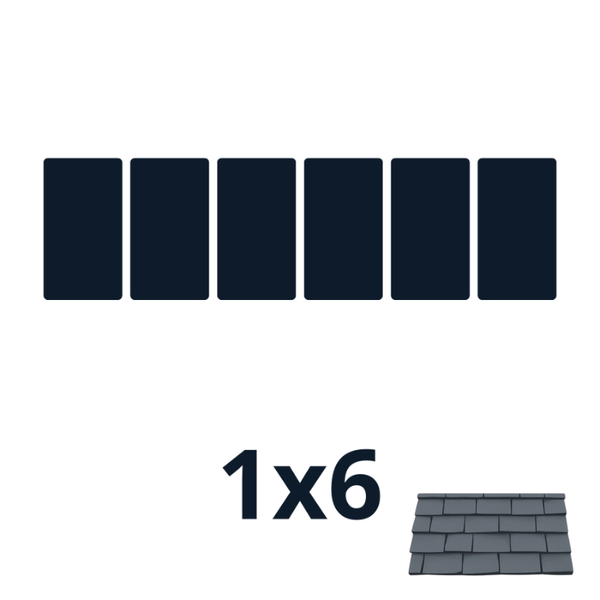

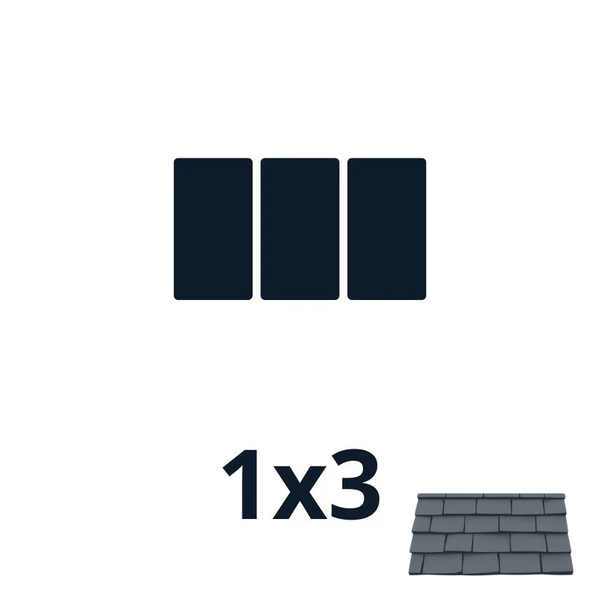

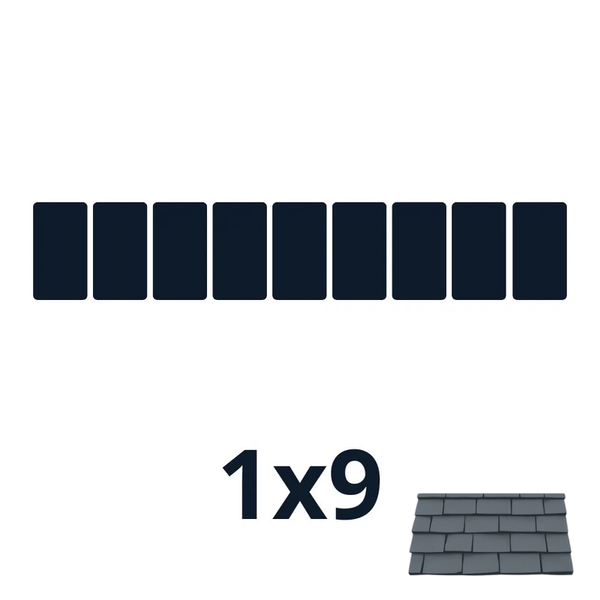

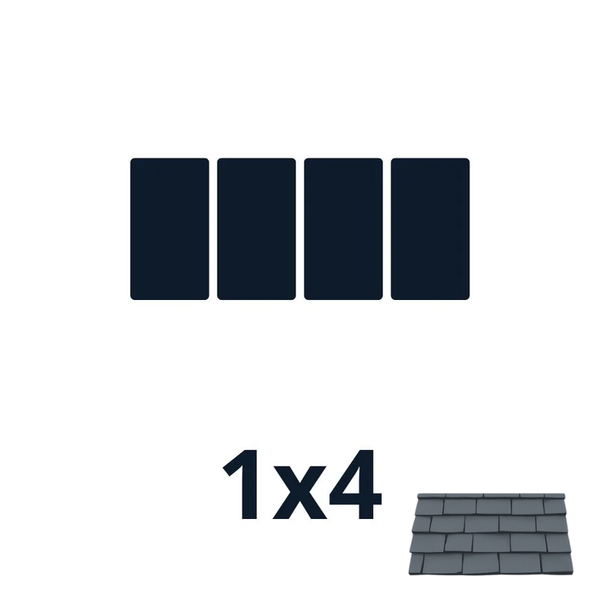

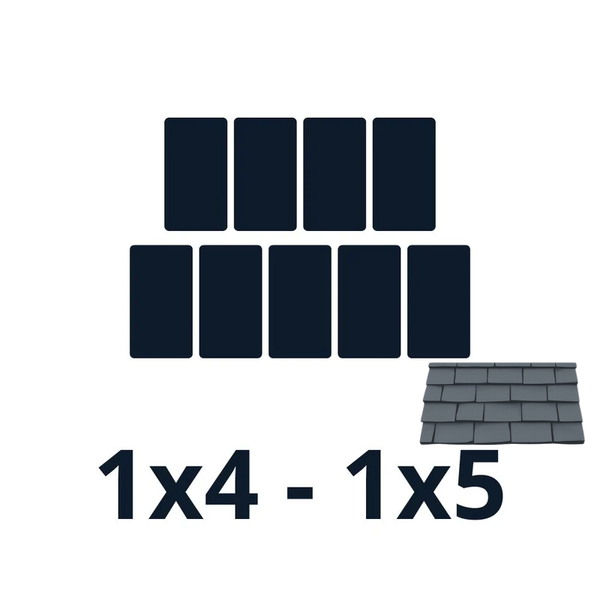

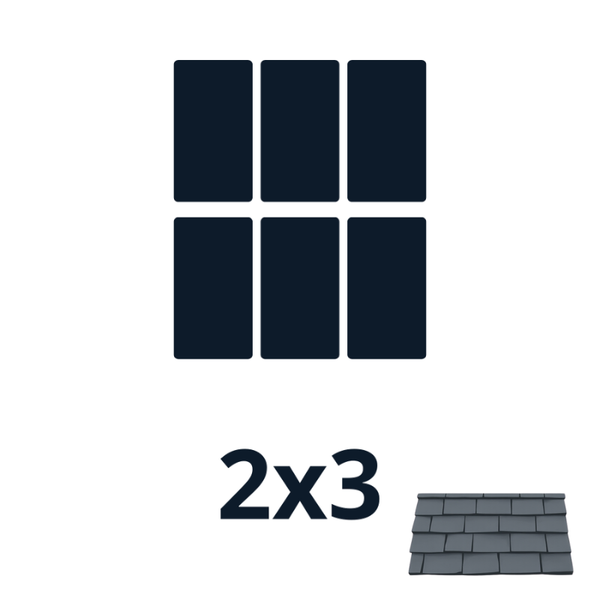

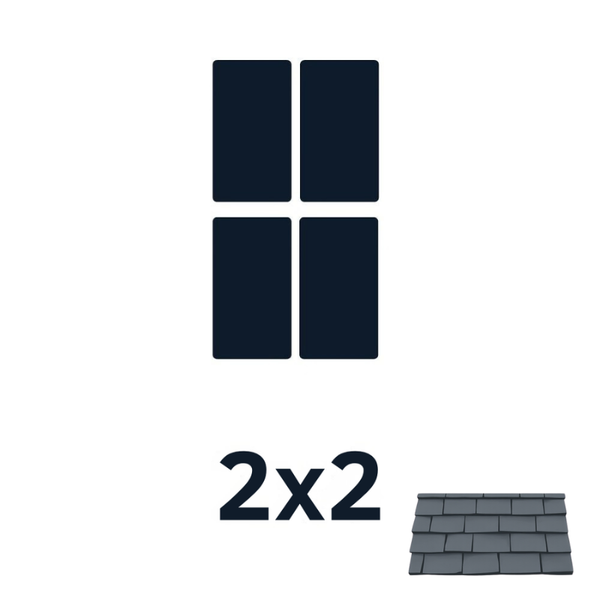

Ardoise. Le pack comprend des crochets dédiés très plats, fixés sur le liteau ou le chevron, généralement accompagnés de cales bois pour la mise à niveau. Les gammes courantes conviennent aux ardoises jusqu'à environ 6 mm d'épaisseur. L'ardoise étant fragile et la découpe exigeante, c'est la toiture sur laquelle nous recommandons le plus nettement de faire poser par un couvreur.

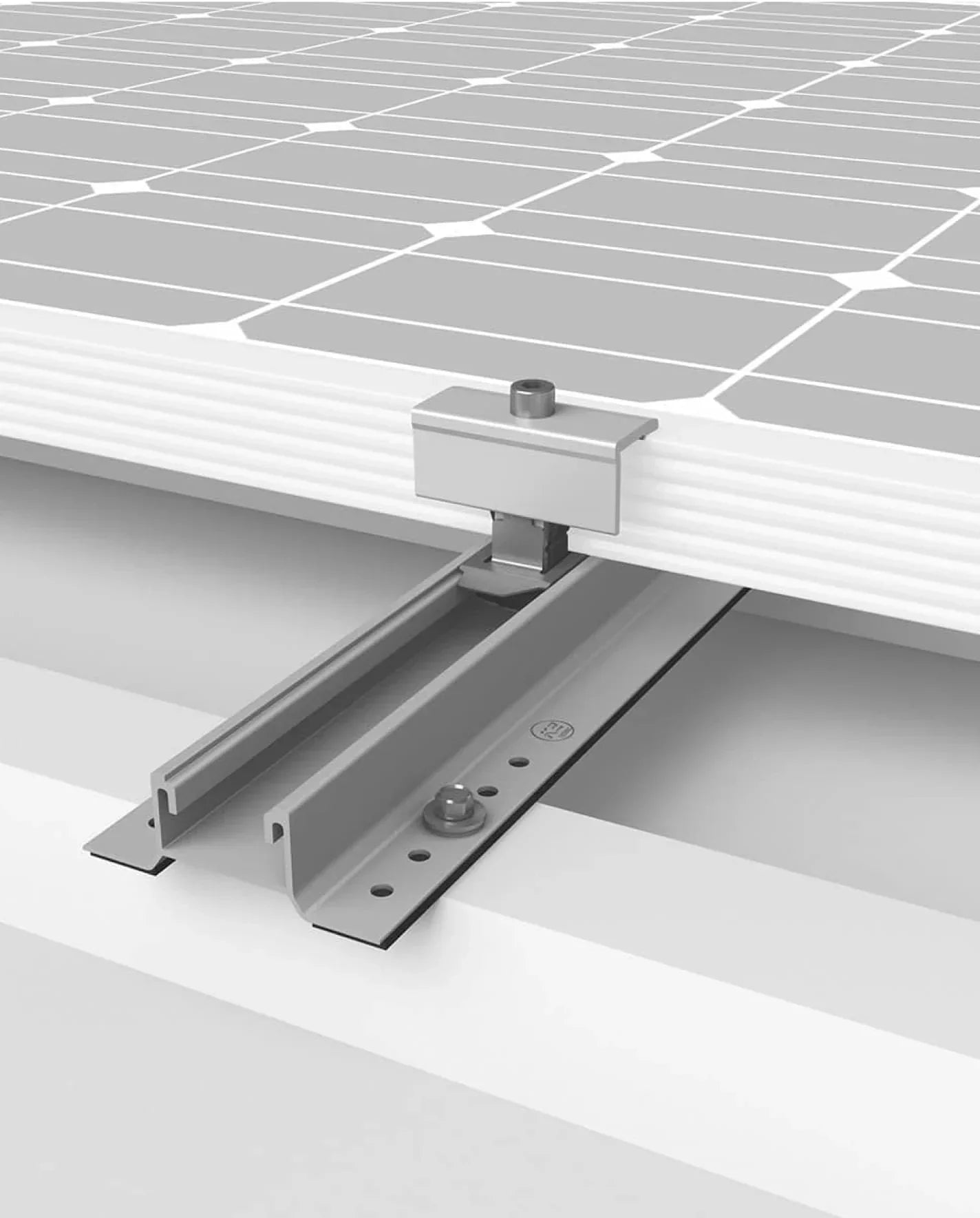

Bac acier trapézoïdal. Pas de crochet du tout : le pack contient des rails courts fixés directement sur le sommet d'onde, avec vis autoperceuses et rondelles d'étanchéité EPDM. C'est la configuration la plus rapide à mettre en œuvre. Règle absolue : toujours au sommet de l'onde, jamais dans le creux où circule l'eau.

Tôle ondulée. Même logique, avec des tirefonds ou goujons à double filetage traversant le sommet d'onde, munis de joints EPDM, et les adaptateurs de rail correspondants.

Un doute sur votre couverture ? Envoyez-nous deux photos — une vue d'ensemble de la toiture et une vue rapprochée des tuiles ou de la tôle — et nous identifions le pack adapté.

Le calepinage, c'est le plan d'implantation de vos panneaux sur votre toiture. C'est ce travail qui distingue un pack d'une simple liste de pièces, et nos techniciens le réalisent pour chaque configuration.

Ce que le calepinage détermine, et qui ne se devine pas :

• La disposition optimale des modules sur la surface réellement disponible, en portrait ou en paysage, en contournant les obstacles — cheminée, châssis de toit, antenne, noue, égout.
• Le nombre de crochets et leur espacement, calculés selon votre zone de neige et de vent, votre altitude et votre pente. Les rives et les angles de toiture subissent des efforts d'arrachement bien supérieurs à la zone courante et demandent une densité de fixation plus élevée. C'est ce qui sépare un montage qui tient d'un montage qui semble tenir.
• Les longueurs de rails et le nombre d'éclisses, en fonction de la disposition retenue.
• Le format exact des pinces de bout, selon l'épaisseur du cadre de vos modules.

Les informations dont nous avons besoin :

1. Le type exact de couverture (voir question 2).
2. Les dimensions de la zone disponible et la position des obstacles.
3. La référence de vos panneaux, avec leurs dimensions, leur poids et l'épaisseur de cadre.
4. Le nombre de modules souhaité et, si vous avez une préférence, l'orientation portrait ou paysage.
5. La section et l'entraxe de vos chevrons, ainsi que la pente de la toiture.
6. Votre commune et l'altitude — ce sont elles qui donnent les zones de neige et de vent.

Quelques photos de la toiture et de l'intérieur des combles complètent utilement le dossier.

Ce que vous recevez en retour : la composition détaillée du pack et la note de calcul associée. Conservez ce document : il vous sera utile face à votre assureur en cas de sinistre, et lors d'un contrôle.

Nous proposons trois familles, et la première chose à savoir vaut pour les trois : on ne mélange jamais deux systèmes.

Un système de fixation est certifié et garanti comme un ensemble. Les cotes des rails, la géométrie des pinces et les calculs de charge du fabricant valent pour ses propres composants. Monter une pince d'une marque sur le rail d'une autre vous fait sortir du domaine validé, et la garantie tombe. C'est l'une des raisons d'être du pack : tout ce qu'il contient appartient au même système.

K2 Systems (Allemagne) propose la gamme de rails et de crochets la plus étendue du marché, ce qui permet de traiter des configurations atypiques et de grandes installations. À privilégier sur les toitures complexes, les grandes surfaces ou les contraintes inhabituelles.

ESDEC, avec la gamme ClickFit EVO, mise sur la rapidité de pose : assemblage par clipsage, très peu d'outils, réglages en hauteur, et une languette rotative qui permet de poser en portrait ou en paysage sans changer de pièce. L'acier Magnelis des crochets offre une bonne tenue à la corrosion. À privilégier si vous cherchez la pose la plus simple et la plus rapide, notamment sur tuile et bac acier.

Nos packs en boîte. Composés par nos soins à partir des mêmes principes de calcul, ils réunissent tout le nécessaire dans un conditionnement unique, pour les configurations résidentielles courantes. C'est le meilleur rapport qualité-prix de la collection dès lors que votre toiture ne présente pas de particularité : tuile mécanique ou bac acier, toiture dégagée, altitude modérée, hors bord de mer.

Comment trancher. Toiture standard et projet simple → pack en boîte. Recherche de la pose la plus rapide, ou couverture délicate → ESDEC. Configuration complexe, grande installation, contraintes fortes de neige ou de vent → K2. Et si vous avez déjà une partie de votre installation montée dans une marque, restez dans cette marque : c'est le critère qui prime sur tous les autres.

Cinq vérifications, dans cet ordre. Ce sont celles que nous faisons de notre côté, et que vous pouvez refaire.

1. L'épaisseur du cadre de vos panneaux. Les pinces de bout se choisissent selon cette cote — 30, 35 ou 40 mm selon les modules. C'est la première cause d'incompatibilité entre un pack et des panneaux, et elle est invisible tant qu'on n'est pas sur le toit. La valeur figure sur la fiche technique de vos modules.

2. Les dimensions et le poids des modules, qui conditionnent les longueurs de rails et la densité de crochets.

3. Votre charpente. Contrôlez la section et l'entraxe des chevrons, ainsi que l'état du bois. Une installation ajoute typiquement 12 à 20 kg par m², ce qui reste modeste — mais ce sont les efforts d'arrachement au vent, bien plus que le poids, qui dimensionnent réellement la fixation.

4. Votre zone de neige et de vent, et votre altitude. Une même toiture en plaine et à 900 m d'altitude n'appelle pas le même nombre de crochets. En bord de mer, en altitude ou sur un site très exposé, ne partez pas d'un pack standard : demandez-nous une composition adaptée.

5. L'état de votre couverture. C'est le conseil qui vous fera peut-être reporter votre achat, et nous préférons vous le donner : si votre toiture doit être refaite dans les cinq ans, faites-la d'abord. Déposer puis reposer une installation coûte bien plus cher que d'attendre quelques mois.

En cas de doute sur l'un de ces points, écrivez-nous avant de commander plutôt qu'après : un pack ouvert et partiellement monté est difficile à reprendre.

À la réception. Vérifiez la liste de colisage pièce par pièce avant de monter sur le toit, et signalez-nous toute pièce manquante immédiatement. Contrôlez également l'emballage devant le chauffeur et portez des réserves écrites et détaillées sur le bordereau en cas de dommage : une mention « sous réserve de déballage » n'a aucune valeur juridique.

Prévoyez quelques pièces d'avance. Une pince perdue dans la gouttière un dimanche après-midi arrête un chantier. Les pièces détachées de nos deux marques sont disponibles à l'unité dans notre collection Montage en toiture.

À la pose. Suivez la notice du fabricant, elle prime sur toute autre source. Trois points reviennent systématiquement : le crochet ne doit jamais prendre appui sur la tuile ou l'ardoise inférieure — ménagez un jeu, quitte à meuler légèrement ; sur bac acier et tôle ondulée, fixez au sommet d'onde et serrez au couple pour que le joint EPDM comprime sans s'écraser ; et posez les griffes de contact au montage, entre le cadre et le rail. Ce dernier point est irréversible : l'aluminium anodisé étant isolant, un simple contact mécanique ne garantit aucune continuité électrique, et y revenir après coup suppose de redéposer les panneaux. La mise à la terre et les liaisons équipotentielles relèvent de l'UTE C 15-712-1, et comptent parmi les points les plus systématiquement contrôlés lors d'une visite CONSUEL.

Le travail en hauteur est le vrai danger de cette étape, bien avant l'électricité. Échafaudage ou nacelle, harnais avec point d'ancrage, échelle de couvreur sur ardoise et tuile plate, et jamais seul sur le toit. Par vent, par gel ou sur couverture humide, on ne monte pas.

Les garanties. Les systèmes K2 et ESDEC bénéficient de garanties longues, dont le détail figure sur chaque fiche produit. Trois conditions les gouvernent, et elles sont vérifiées en cas de réclamation : un système monté sans mélange de marques, une pose conforme à la notice, et un dimensionnement cohérent avec la note de calcul. Conservez cette note et vos factures.

Un dernier point souvent ignoré : la garantie de vos panneaux impose elle aussi des contraintes de montage — points de fixation dans les zones autorisées, serrage au couple, orientation validée. Une pince posée hors zone annule la garantie du module, pas seulement celle de la fixation. La notice du fabricant de panneaux fait foi.
