Contenu du kit

  • 1 x Onduleur Goodwe
  • 1 x Connecteur de communication
  • 1 x Connecteur réseau et 1 x Connecteur générateur
  • 1 x Lot de connecteur de batterie
  • 1 x Support avec kit de montage

Référence : TK24349

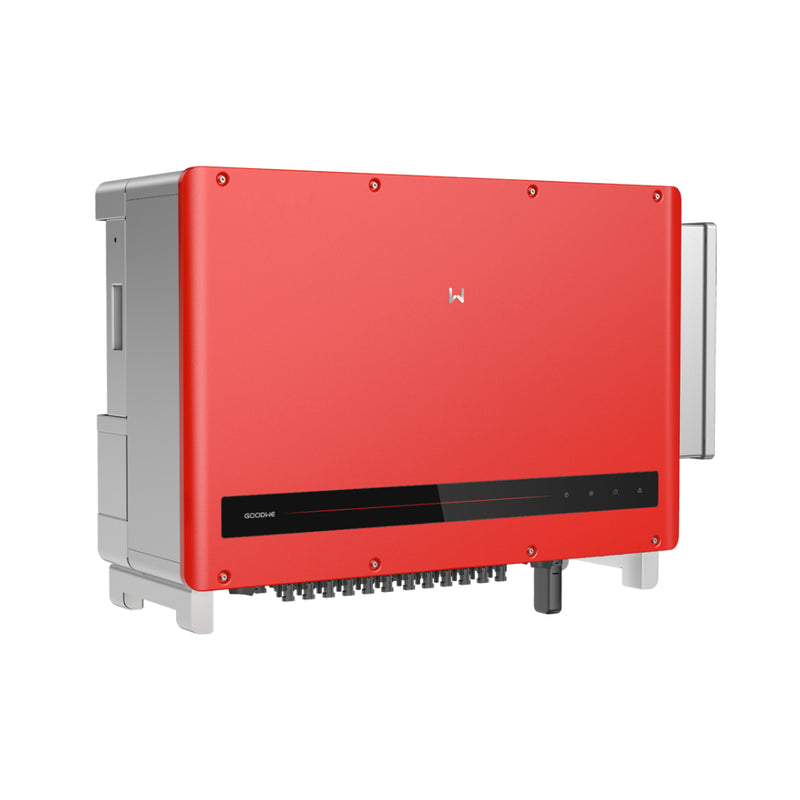

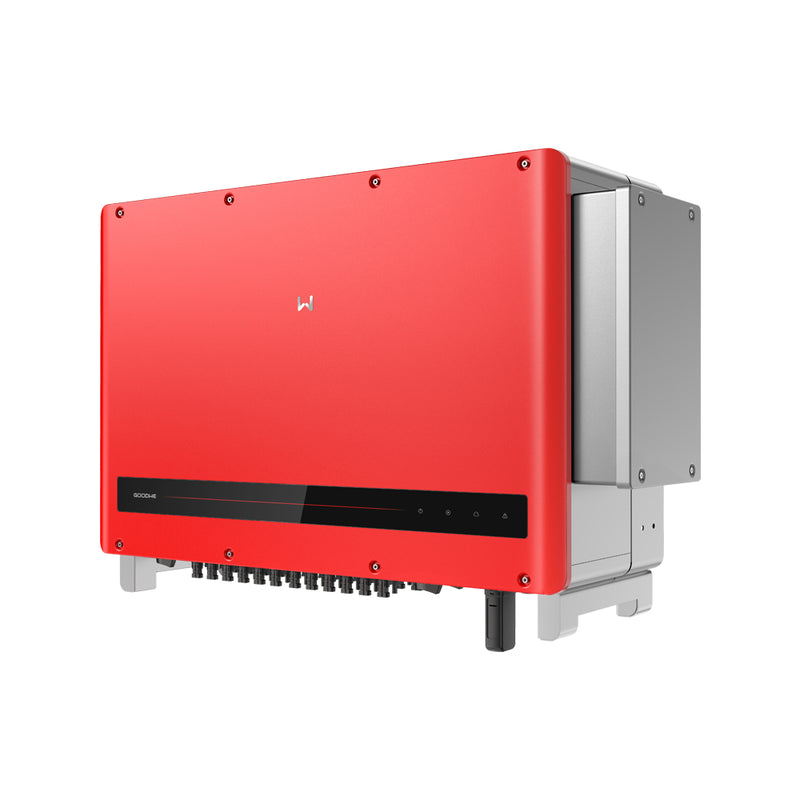

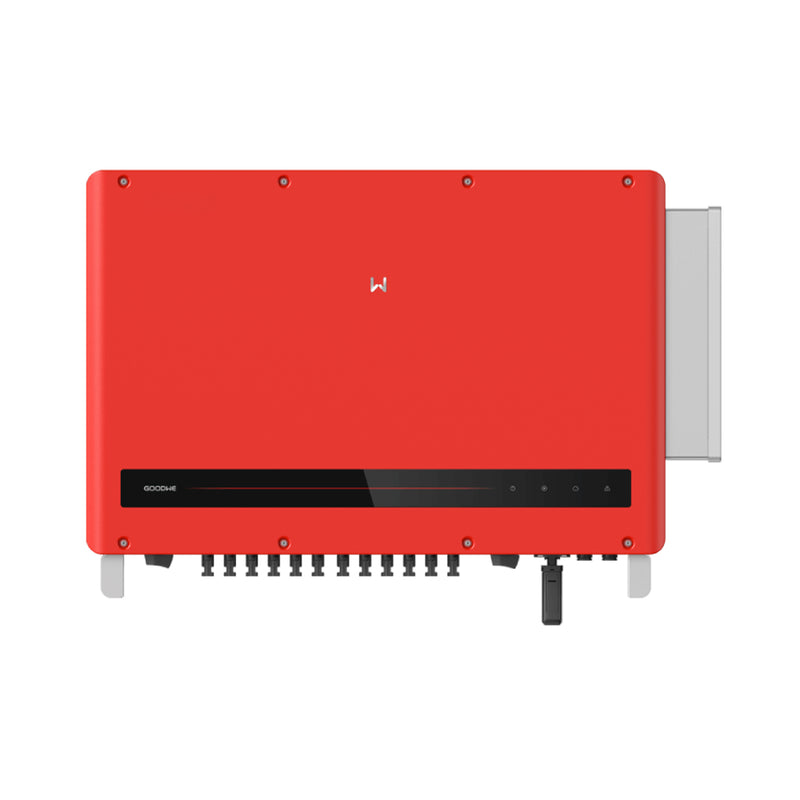

Goodwe - Onduleur réseau triphasé 100kW - GW100K-HT avec AFCI (HTU100K-22-00P)

En stock

L'onduleur Goodwe GW100K-HT de 100 kW est une solution industrielle triphasée ultra-performante dotée de 10 MPPT et de la protection AFCI, garantissant un rendement maximal et une sécurité accrue.

  • Tension de démarrage à 200V
  • Capacité d'entrée maximale de 30A par MPPT (10)
  • Puissance nominale jusqu’à 100000 VA
  • Efficacité de rendement <98%

Caractéristiques techniques
Header 1 Header 2
Nombre de phases Triphasé
Puissance d'entrée  150 kW
Puissance de sortie  100 kW
Nombre de MPPT 10
Rendement 98.6%
Dimension 1008 × 678 × 343 mm
Garantie constructeur 5 ans
Poids net 93.5 kg
3 943 € -11%
3 499 € TTC
349900
Retrait sur site gratuit (77)
Expédition en 48-72h
Payez en 2, 3, 4 fois
Support client réactif

Info & Guides

Fiche technique Manuel d'utilisation/installation

Contenu du kit

  • 1 x Onduleur Goodwe
  • 1 x Connecteur de communication
  • 1 x Connecteur réseau et 1 x Connecteur générateur
  • 1 x Lot de connecteur de batterie
  • 1 x Support avec kit de montage

Onduleur industriel GoodWe GW100K-HT-AFCI - 100kW - 10 MPPT - Sécurité AFCI par IA - Modèle HTU100K-22-00P

Dominez vos projets industriels et tertiaires avec le Goodwe GW100K-HT-AFCI, un onduleur de chaîne (string) triphasé de 100 kW conçu pour les centrales photovoltaïques de grande envergure. Ce géant de la conversion allie une densité de puissance exceptionnelle à une sécurité proactive grâce à sa technologie AFCI intégrée. C'est l'outil de choix pour les développeurs qui cherchent à maximiser le rendement de grandes toitures ou de parcs au sol tout en minimisant les coûts d'installation (LCOE).

☀️ Comment fonctionne l'onduleur réseau Goodwe 100K ?

Le GW100K-HT-AFCI fonctionne comme le moteur central d'une centrale solaire industrielle en convertissant les flux massifs de courant continu (DC) provenant de centaines de panneaux en courant alternatif (AC) triphasé haute fidélité. Grâce à son architecture multi-MPPT (généralement 10 trackers indépendants), il segmente le champ photovoltaïque pour optimiser la production de chaque section, neutralisant ainsi les pertes dues aux ombrages partiels ou aux différences d'inclinaison sur de grandes surfaces. L'onduleur intègre une surveillance intelligente des chaînes (strings) et une protection AFCI (Arc Fault Circuit Interrupter) qui utilise l'intelligence artificielle pour détecter les arcs électriques dangereux et couper le circuit en moins de 0,5 seconde. Son système de refroidissement par ventilateurs redondants et sa protection IP66 garantissent un fonctionnement continu même dans les environnements les plus hostiles, tandis que sa compatibilité avec les modules haute puissance (courants d'entrée élevés) assure une flexibilité totale avec les technologies de cellules les plus récentes.

✔️ Les avantages techniques de la série HT 100 kW

La force du GW100K-HT réside dans sa capacité à gérer des configurations complexes avec une efficacité maximale de 98,6 %. Équipé de 10 trackers MPPT, il offre une flexibilité de conception inégalée, permettant de raccorder jusqu'à 20 chaînes de modules. Techniquement, il supporte des courants d'entrée de 30 A par MPPT, ce qui le rend parfaitement compatible avec les modules de 500Wc à 700Wc+ utilisant des cellules de type M10 ou G12. Sa protection contre les surtensions DC et AC de type II, associée à sa détection d'humidité et de température interne, en fait l'un des onduleurs les plus sûrs de sa catégorie. Son design compact, bien que délivrant 100 kW, facilite le transport et l'installation murale, réduisant ainsi les coûts de main-d'œuvre.

🔋 Modes de fonctionnement intelligents

Le GoodWe GW100K-HT-AFCI exploite ses 10 MPPT indépendants pour gérer jusqu’à 20 chaînes de panneaux, optimisant la production sur de grandes toitures industrielles ou parcs solaires, même avec des ombrages partiels ou des orientations variées.

  • Production optimisée : Chaque MPPT ajuste le point de puissance maximale de sa section de panneaux, assurant un rendement maximal tout au long de la journée.
  • Protection intelligente AFCI par IA : Détection et coupure automatique des arcs électriques en moins de 0,5 seconde pour prévenir tout risque d’incendie.
  • Monitoring granulaire : Suivi en temps réel via le SEMS Portal pour analyser la production de chaque chaîne et détecter rapidement toute anomalie.
  • Refroidissement actif intelligent : Ventilateurs redondants pilotés pour maintenir les composants à température idéale et éviter toute perte de performance thermique.
  • Compatibilité modules haute puissance : Prend en charge des panneaux de 500 à 700 Wc+, avec courants d’entrée élevés pour maximiser la flexibilité.
  • Indice de protection IP66 : Boîtier robuste conçu pour résister aux environnements extérieurs les plus exigeants.

⚡ Pourquoi choisir le Goodwe GW100K-HT-AFCI ?

Choisir ce modèle, c'est opter pour la rentabilité industrielle sécurisée. L'intégration native de la protection AFCI répond aux exigences de sécurité les plus strictes pour les bâtiments recevant du public ou les sites industriels sensibles, réduisant considérablement le risque d'incendie. Sa plateforme de monitoring SEMS (Smart Energy Management System) permet une analyse granulaire de la production et un diagnostic à distance, ce qui diminue les coûts d'exploitation et de maintenance (O&M) sur la durée de vie du projet. C'est un onduleur conçu pour durer, capable de fonctionner à pleine puissance jusqu'à une température ambiante de 40°C, offrant ainsi une fiabilité constante pour les investissements solaires de grande échelle.

⚠️ Important

L’installation doit être réalisée par un professionnel qualifié sur un réseau triphasé conforme aux normes locales. La surveillance avancée et la protection maximale sont pleinement efficaces seulement si le SEMS Portal est correctement configuré et connecté. Le respect des limites de courant par MPPT est essentiel pour garantir la sécurité et la longévité de l’onduleur.

Référence du produit : TK24349

Référence constructeur : GW100K-HT-AFCI
Header 1 Header 2
Nombre de phases Triphasé
Puissance d'entrée  150 kW
Puissance de sortie  100 kW
Nombre de MPPT 10
Rendement 98.6%
Dimension 1008 × 678 × 343 mm
Garantie constructeur 5 ans
Poids net 93.5 kg

✔️ Avantages clés en main

✔️ Puissance Industrielle (100 000 W)
Cet onduleur triphasé délivre une puissance de 100 kW, optimisée pour les grandes installations. Il permet de réduire le nombre d'unités nécessaires sur site, simplifiant ainsi la conception électrique et réduisant les coûts de main-d'œuvre.

✔️ 10 trackers MPPT indépendants
Avec 10 MPPT (et 2 entrées par MPPT, soit 20 entrées au total), cet onduleur offre une flexibilité exceptionnelle. Il minimise les pertes de production causées par les ombrages partiels, les orientations multiples ou les différences de longueur de chaînes, garantissant un rendement maximal sur des toitures complexes.

✔️ Protection AFCI par Intelligence Artificielle
La sécurité est renforcée par la technologie AFCI (Arc Fault Circuit Interrupter). Grâce à l'IA, l'onduleur détecte les arcs électriques dangereux sur le circuit DC et coupe l'alimentation en moins de 0,5 seconde, protégeant ainsi l'infrastructure contre les risques d'incendie.

✔️ Diagnostic de courbe I-V et Monitoring intelligent
Le GW100K-HT permet d'effectuer des diagnostics à distance des courbes I-V sur toutes les chaînes. Cette fonction permet d'identifier précisément les panneaux défectueux ou encrassés sans intervention physique, réduisant considérablement les coûts d'exploitation et de maintenance (O&M).

✔️ Rendement maximal de 98,6 %
Malgré sa puissance colossale, il affiche une efficacité de conversion de pointe. Il est également compatible avec les modules bi-faciaux, permettant d'exploiter la réflexion de la lumière à l'arrière des panneaux pour augmenter la production globale.

✔️ Conception robuste IP66
Conçu pour les environnements difficiles, il possède une protection IP66 contre la poussière et les jets d'eau puissants. Sa protection contre la corrosion (catégorie C5) le rend apte à être installé dans des zones côtières ou industrielles agressives.

🏡 Cas d'usage

  • Les grandes centrales solaires au sol : Sa haute densité de MPPT est parfaite pour les terrains accidentés ou les configurations avec des ombres portées.
  • Les centres logistiques et usines : Pour les entreprises souhaitant transformer de vastes surfaces de toiture en source d'énergie pour l'autoconsommation massive.
  • Les projets en environnements sévères : Sa robustesse et son refroidissement intelligent par air forcé garantissent une stabilité de production même sous des températures élevées.
  • Les installations exigeant une sécurité incendie stricte : Grâce à l'AFCI, il répond aux normes de sécurité les plus exigeantes pour les bâtiments industriels.

Questions fréquentes

À quoi sert précisément l'onduleur industriel GoodWe GW100K-HT avec AFCI ?
Le GoodWe GW100K-HT (référence fabricant HTU100K-22-00P) appartient à la prestigieuse série HT (1100V). C'est un onduleur réseau triphasé de chaîne (string inverter) de classe industrielle développant une puissance nominale de 100 kW. Son rôle principal é de convertir d'immenses volumes de courant continu (DC) générés par de grandes centrales photovoltaïques (toitures tertiaires, usines, hangars agricoles ou parcs au sol) en courant alternatif triphasé (400V) ultra-stable pour l'autoconsommation directe ou l'injection totale. Il permet aux structures professionnelles de réduire massivement leur dépendance aux fournisseurs d'énergie et d'abaisser drastiquement leur coût actualisé de l'électricité (LCOE).
Comment s'installe et se met en route ce mastodonte de 100kW ?
Compte tenu des tensions élevées (jusqu'à 1100V DC) et des intensités de courant mises en jeu, l'installation est l'affaire exclusive de professionnels certifiés du génie électrique. Affichant un poids net d'environ 93,5 kg pour un gabarit robuste (1008 x 678 x 343 mm), cet appareil exige un ancrage mural ou un montage sur châssis au sol ultra-solide via sa plaque de support dédiée. Ce modèle spécifique est conçu sans écran LCD physique (No Display) : la mise en service initiale, le paramétrage du profil réseau national et les configurations réglementaires s'effectuent de manière entièrement numérique en se connectant en Bluetooth local ou Wi-Fi via l'application mobile officielle GoodWe SolarGo.
Quelle est la configuration réelle de ses trackers MPPT ?
C'est l'un des plus grands atouts techniques de ce modèle : le GW100K-HT intègre 10 trackers MPPT indépendants couplés à 20 entrées physiques (soit 2 chaînes ou strings par MPPT). Cette démultiplication massive permet d'optimiser au watt près le rendement global des très grandes toitures industrielles, même si ces dernières présentent des orientations complexes, des inclinaisons variées ou des zones sujettes à des ombrages partiels asymétriques (cheminées, blocs de climatisation, lucarnes). Une baisse de régime localisée sur une ligne de panneaux ne pénalisera jamais la production du reste de la centrale.
Quelles sont ses capacités de raccordement DC et de puissance d'entrée ?
Le GW100K-HT est taillé pour le surdimensionnement : il accepte une puissance d'entrée DC maximale de 150 kW (soit un taux de surdimensionnement massif de 150%), ce qui permet de saturer l'onduleur très tôt le matin et tard le soir, maximisant la rentabilité par temps couvert. Il affiche une tension d'entrée maximale de 1100V DC et un courant de fonctionnement élevé allant jusqu'à 30A par MPPT (15A par chaîne). Il est donc entièrement compatible avec les panneaux solaires à haute puissance de dernière génération, y compris les modules bifaciaux à fort courant.
Cet onduleur de la gamme GoodWe HT est-il compatible avec des batteries de stockage ?
Non, l'onduleur GoodWe de la série HT is un onduleur réseau pur (Grid-Tied), dédié exclusivement à l'injection directe des flux en temps réel sans stockage d'énergie natif (contrairement à la gamme hybride industrielle GoodWe ET). Si votre site professionnel ou commercial nécessite d'intégrer des batteries de stockage pour couvrir vos consommations nocturnes ou lisser vos pointes de demande, l'architecture devra être configurée en aval via un système de stockage industriel centralisé indépendant (ESS) en couplage alternatif (AC-coupled), connecté directement sur le Tableau Général Basse Tension (TGBT).
Qu'est-ce que la protection AFCI intégrée et pourquoi est-elle cruciale ?
L'AFCI (Arc Fault Circuit Interrupter) est un dispositif de sécurité active de pointe obligatoire sur les sites tertiaires et industriels exigeants. Piloté par un algorithme d'intelligence artificielle, le système analyse en continu les micro-oscillations du courant continu sur les lignes du toit. S'il détecte un arc électrique dangereux (généralement causé par un câble détérioré par des rongeurs ou un connecteur MC4 défectueux), l'onduleur coupe instantanément sa production en moins de 2,5 secondes. En éteignant l'arc à la racine, il élimine radicalement tout risque de départ d'incendie sur la toiture de l'entreprise.
Quelles sont les fonctionnalités d'analyse intelligente de cette version ?
Au-delà de la conversion brute, cet onduleur embarque des technologies d'audit industriel de haut niveau. Il intègre un système de diagnostic intelligent des courbes I-V permettant de scanner à distance l'état de santé de 100% des chaînes de panneaux photovoltaïques depuis votre bureau, sans intervention physique sur le toit. Il dispose également d'un capteur de surveillance de l'humidité interne pour prévenir la condensation et de technologies de communication par courants porteurs (PLC) en option, permettant de faire transiter les données directement par les câbles de puissance existants afin d'économiser sur les coûts de câblage de communication.
Comment centraliser la supervision et suivre la performance de mon site ?
Les données de conversion de l'onduleur sont collectées en continu et téléversées toutes les 5 minutes vers la plateforme de gestion cloud officielle GoodWe SEMS (Smart Energy Management System), accessible gratuitement sur smartphone, tablette et ordinateur. Pour connecter l'appareil à internet, on lui associe un module de communication optionnel branché en USB (Dongle Wi-Fi, LAN ou 4G). Pour les centrales de très grande envergure regroupant plusieurs onduleurs en cascade, l'utilisation du boîtier d'acquisition de données GoodWe EzLogger Pro ou du régulateur Smart Energy Controller SEC1000 est recommandée pour gérer les fonctions avancées comme la limitation d'exportation de courant.
Quels sont les dispositifs de sécurité matérielle et indices de protection embarqués ?
Taillé pour les environnements extérieurs les plus hostiles, l'appareil bénéficie d'une enveloppe robuste certifiée par un indice de protection très élevé IP66, complétée par une haute protection contre la corrosion. Il intègre de série un interrupteur sectionneur DC physique rotatif pour isoler les panneaux en toute sécurité lors des maintenances, un design "fuse-free" (sans fusibles internes pour éliminer les échauffements) ainsi que des parafoudres de surtension de Type II remplaçables aussi bien du côté continu (DC) que du côté alternatif (AC) pour prémunir les circuits électroniques des impacts de la foudre.
Quel système de refroidissement et entretien faut-il prévoir pour cet appareil ?
Le GW100K-HT intègre la technologie de refroidissement par air intelligent (Smart Air Cooling). Des ventilateurs industriels externes blindés à vitesse variable gérés électroniquement adaptent leur flux d'air à travers les radiateurs en aluminium en fonction de la charge de conversion et de la température. Ce système garantit que l'onduleur délivre sa pleine puissance sans bridage thermique (derating) jusqu'à des températures ambiantes élevées. Aucun entretien interne n'est requis ; il convient simplement, lors de la maintenance annuelle de routine du site, de dépoussiérage ou de rincer les ailettes du radiateur extérieur pour optimiser l'échange thermique.
Comment fonctionnent la garantie constructeur de 5 ans et le support après-vente ?
Preuve de sa robustesse industrielle et de ses standards de fabrication premium, cet onduleur bénéficie d'une garantie constructeur officielle standard de 5 ans sur les pièces, extensible en option jusqu'à 10, 15 ou 20 ans selon les besoins du projet. Le service après-vente s'appuie sur l'intelligence connectée de la machine : en cas de code d'erreur ou de comportement anormal affiché sur le portail SEMS, les ingénieurs support du fabricant peuvent analyser à distance les journaux système et appliquer des mises à jour du micrologiciel. Si un défaut matériel interne est validé sous garantie, une procédure d'échange ou l'envoi de composants de rechange est rapidement orchestré via le réseau de distribution officiel.
