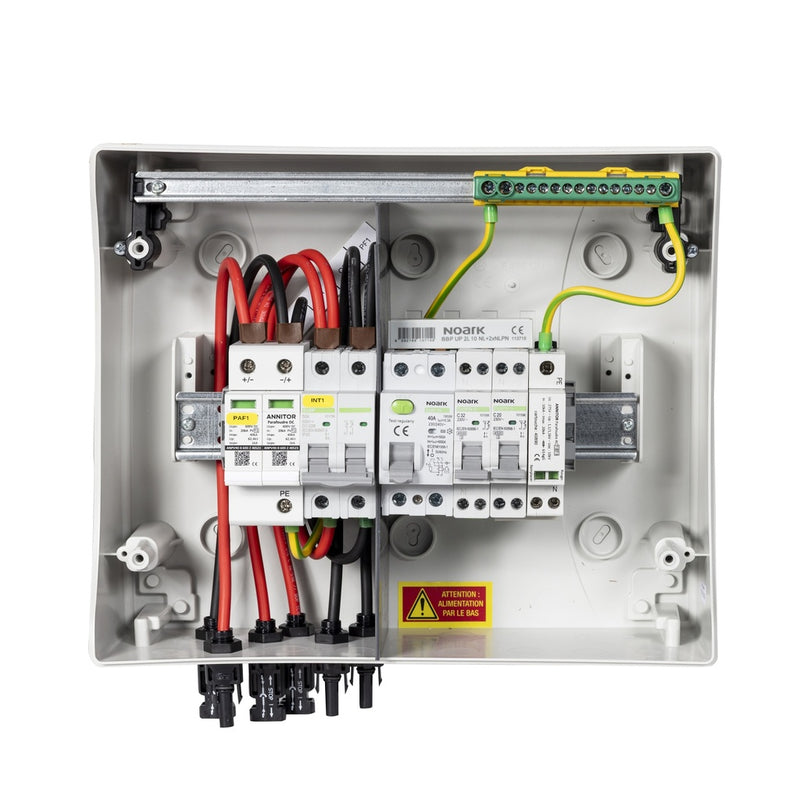

Coffret photovoltaïque AC/DC 6KW monophasé - 2 String - 1MPPT - Parafoudre AC - Diff 300mA

MADEnR

Coffret photovoltaïque AC/DC 6KW monophasé - 2 String - 1MPPT - Parafoudre AC - Diff 300mA

Référence : TN24233

298,80 € TTC

Points forts du produit

Le coffret combiné AC/DC 6kW centralise la protection photovoltaïque monophasée. Il gère 2 strings sur 1 MPPT côté DC, et intègre côté AC un différentiel de 300mA avec parafoudre pour sécuriser l'ensemble de l'installation contre les défauts et surtensions.

  • Protection combinée AC/DC pour une sécurité totale du système solaire
  • Double entrée de chaînes (2 Strings) pour une gestion flexible de vos panneaux
  • Parafoudres intégrés pour préserver l'onduleur et le bâtiment
  • Conforme aux normes françaises.

Taxes incluses. Frais d'expédition calculés à l'étape de paiement. Ou payez en 2x, 3x ou 4x avec Alma.

En stock

298,80 €

Paiements 100% sécurisés et protégés — CB · Visa · Mastercard · PayPal · Alma

Partager :
Livraison 2 à 5 jours ouvrés en France métropolitaine sur colis (< 30 kg) Livraison 2 à 5 jours ouvrés (colis < 30 kg)
Retrait entrepôt gratuit (Île-de-France – 77) Retrait entrepôt gratuit (77)
Garantie constructeur sur tous nos produits Garantie constructeur 10 ans
Paiements 100% sécurisés et protégés
Conseil : 07 89 41 96 87

Paiements 100% sécurisés et protégés — CB · Visa · Mastercard · PayPal · Alma

Coffret de protection 2‑en‑1 pour installation solaire monophasée de 3 à 6 kWc, intégrant protections AC et DC.
Côté DC : 1 MPPT, 2 strings en parallèle, 600 V DC avec parafoudre type II.
Côté AC : disjoncteur 32 A, différentiel 300 mA type AC, parafoudre type II.
Coffret compact et prêt à raccorder, conforme aux normes en vigueur. Poids : 2,91 kg.

Référence du produit : TN24233

Référence constructeur : EO42
Header 1 Header 2
Nombre de phases Monophasé
Puissance nominale 6 kW
Parafoudre DC

In = 20 kA

UcPV = 600 V

Up = 2 kV

Entrées : 2 × connecteurs MC4 femelles (-)

Sorties : 2 × MC4 mâles via presse-étoupes M20bis

Passage terre : 1 × M20bis
Interrupteur différentiel Type A, 40 A / 300 mA, version G/K (immunité renforcée)
Disjoncteur C20
Entrée onduleur via 1 × presse-étoupe M20 (bas)
Sortie vers EDF via 1 × presse-étoupe M20 (bas)
Type de courant AC/DC
Dimension 280 x 240 x 150 mm
Poids brut 3 kg
Poids net 2.91 kg


Header 1 Header 2
Nombre de phases Monophasé
Puissance nominale 6 kW
Parafoudre DC

In = 20 kA

UcPV = 600 V

Up = 2 kV

Entrées : 2 × connecteurs MC4 femelles (-)

Sorties : 2 × MC4 mâles via presse-étoupes M20bis

Passage terre : 1 × M20bis
Interrupteur différentiel Type A, 40 A / 300 mA, version G/K (immunité renforcée)
Disjoncteur C20
Entrée onduleur via 1 × presse-étoupe M20 (bas)
Sortie vers EDF via 1 × presse-étoupe M20 (bas)
Type de courant AC/DC
Dimension 280 x 240 x 150 mm
Poids brut 3 kg
Poids net 2.91 kg

✔️ Solution complète "Tout-en-un"
Ce coffret hybride regroupe les protections Courant Continu (DC) et Courant Alternatif (AC) dans un seul boîtier. Cette centralisation permet un gain de place considérable et simplifie radicalement le câblage de votre installation solaire au sein de votre maison.

✔️ Protection DC pour double ligne (2 String)
Le côté DC est conçu pour sécuriser deux chaînes de panneaux indépendantes vers un seul tracker (MPPT). Il inclut un interrupteur-sectionneur haute tension et un parafoudre dédié pour protéger l'onduleur contre les décharges atmosphériques venant du toit de votre maison.

✔️ Sécurité AC avec différentiel 300mA
Côté sortie, le coffret est équipé d'une protection différentielle de 300mA. Ce réglage spécifique est idéal pour éviter les déclenchements intempestifs liés aux courants de fuite naturels des onduleurs haute performance, tout en assurant une protection efficace contre les incendies dans la maison.

✔️ Robustesse et Sécurité Multi-niveaux
Avec ses parafoudres intégrés sur les deux circuits (AC et DC), votre matériel est protégé contre les surtensions de tous les côtés. C'est l'assurance d'une installation durable qui préserve l'électronique sensible de votre onduleur 6kW et la sécurité électrique de votre maison.

  • Les installations de 3kW à 6kW : Le choix parfait pour les systèmes solaires résidentiels standards (environ 8 à 14 panneaux).
  • Les onduleurs centraux ou hybrides : Idéal pour les modèles possédant une seule entrée MPPT mais nécessitant le raccordement de deux séries de panneaux.
  • La simplification du chantier : Parfait pour les installateurs ou les particuliers souhaitant une installation rapide avec un seul coffret de protection à fixer au mur de la maison.
  • Les environnements à risque foudre : Recommandé pour toutes les zones géographiques exposées afin de garantir la longévité du système photovoltaïque.

(*) ⚠️ Réglementation et conformité — Nos produits sont conformes aux normes européennes applicables (marquage CE). La conformité de votre installation relève de votre responsabilité : urbanisme, normes électriques, démarches de raccordement et de mise en service, exigences de votre assureur. Ces règles évoluent et varient selon les projets ; il vous appartient de vérifier celles applicables à la date de votre installation. My Discount Solar ne peut être tenue responsable d’une installation non conforme.

Documents à télécharger

Fiche technique PDF Manuel d'utilisation et d'installation PDF · Français
