Onduleurs raccordés au réseau

L’onduleur solaire est le “cerveau” de l’installation photovoltaïque.

Il sert à :

• convertir le courant continu (DC) produit par les panneaux en courant alternatif (AC) utilisable par votre maison,
• synchroniser la production avec le réseau électrique,
• surveiller le bon fonctionnement de l’installation (tension, intensité, production, éventuels défauts).


Sans onduleur, l’électricité des panneaux ne pourrait pas être utilisée par vos appareils domestiques.

On distingue principalement :

1. Onduleur central (string)
   - Un seul onduleur pour plusieurs panneaux regroupés en “chaînes”.
   - Courant en résidentiel classique.
2. Micro-onduleurs
   - Un micro-onduleur par panneau (ou pour 2–4 panneaux).
   - Chaque panneau est géré individuellement.
3. Onduleur hybride
   - Même rôle qu’un onduleur string, mais avec gestion de batteries intégrée.
   - Permet de stocker une partie de l’énergie dans des batteries.
4. Onduleur à couplage AC (batteries AC)
   - Onduleur/chargeur relié au tableau côté AC, qui gère une batterie en plus d’une installation solaire existante.

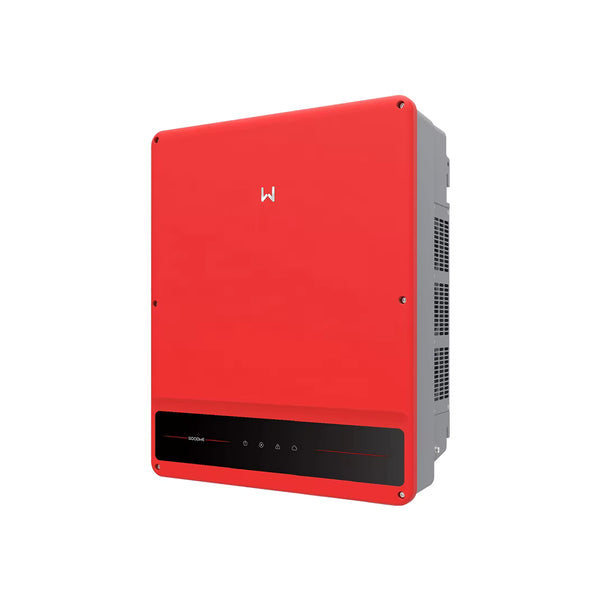

Onduleur string (central)

• Les panneaux sont reliés en série/chaînes (strings).
• Si un panneau d’une chaîne est fortement ombragé, la production de toute la chaîne peut baisser.
• Solution souvent plus économique pour les puissances moyennes/grandes.


Micro-onduleurs

• 1 micro-onduleur par panneau (ou petit groupe de panneaux).
• Chaque panneau produit indépendamment des autres.
• Très intéressant en cas de toiture avec ombrages (cheminée, arbre, antenne, etc.), ou orientations multiples.

Un onduleur hybride est un onduleur qui :

• gère la production solaire,
• gère la batterie (charge et décharge),
• optimise les flux entre panneaux, batterie, maison et réseau.


Avec un onduleur hybride, vous pouvez :

• ajouter une batterie dès le départ,
• ou préparer le système pour une batterie plus tard, sans changer tout l’onduleur.

On dimensionne l’onduleur principalement en fonction de la puissance des panneaux (en kWc) :

• Pour une installation de 4 kWc de panneaux, on choisit en général un onduleur autour de 3 à 4 kW.

• Un léger surdimensionnement côté panneaux (par ex. 4,5 kWc de panneaux pour un onduleur 4 kW) est courant pour optimiser la production.


Le choix exact dépend :

• de la configuration (string/micro-onduleurs/hybride),
• de la zone géographique,
• de votre profil de consommation.

Pas forcément :

• On peut mettre plus de puissance panneaux que la puissance de l’onduleur (surdimensionnement DC).
• C’est même fréquent et souvent recommandé, car:
  - les panneaux n’atteignent presque jamais leur puissance max théorique,
  - cela permet de mieux exploiter l’onduleur une plus grande partie de la journée.


Il faut simplement respecter les limites constructeur (tension et courant maximum d’entrée).

L’onduleur doit être placé :

• dans un endroit sec et ventilé,
• à l’abri de la pluie et de l’humidité,
• à une température raisonnable (éviter les combles surchauffés en été).


Emplacements fréquents :

• garage,
• cellier,
• local technique,
• parfois à l’extérieur dans un coffret IP prévu pour.


Un onduleur qui reste trop chaud peut perdre en rendement et vieillir plus vite.

L’onduleur peut :

• émettre un léger bourdonnement électrique lorsqu’il produit,
• activer des ventilateurs internes en cas de forte chaleur.


En pratique, le bruit reste modéré, mais c’est pour cela qu’on évite de le placer dans une chambre ou une pièce de vie silencieuse.

Les micro-onduleurs, eux, sont généralement sur le toit, donc inaudibles à l’intérieur.

La durée de vie typique est :

• d’environ 10 à 15 ans pour un onduleur central “classique”,
• parfois 15 à 20 ans ou plus pour certains micro-onduleurs selon les marques.


Les fabricants proposent en général une garantie de :

• 5 à 10 ans pour certains modèles basiques,
• 10, 15 voire 20–25 ans pour des micro-onduleurs ou onduleurs haut de gamme (parfois en option).

En cas de panne :

• la production solaire s’arrête,
• la maison est alimentée uniquement par le réseau (comme avant l’installation).


On diagnostique la panne via :

• les messages d’erreur de l’onduleur ou de l’application de suivi,
• des mesures électriques.


La plupart du temps :

• on remplace l’onduleur par un modèle équivalent ou plus récent,
• les panneaux restent en place et continuent à être utilisables.

Non, en configuration standard raccordée au réseau, un onduleur solaire :

• se coupe automatiquement dès qu’il n’y a plus de tension sur le réseau,
• pour des raisons de sécurité (protection des techniciens qui interviennent sur les lignes).


Seuls les systèmes prévus avec :

• un mode secours / backup,
• des batteries,
• un câblage spécifique (îlotage),


peuvent maintenir certains circuits alimentés pendant une coupure.

Ce n’est pas strictement obligatoire pour qu’il fonctionne, mais vivement recommandé :

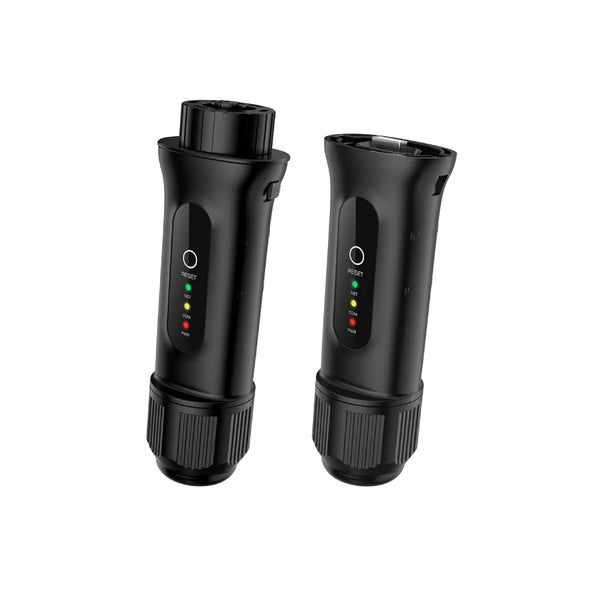

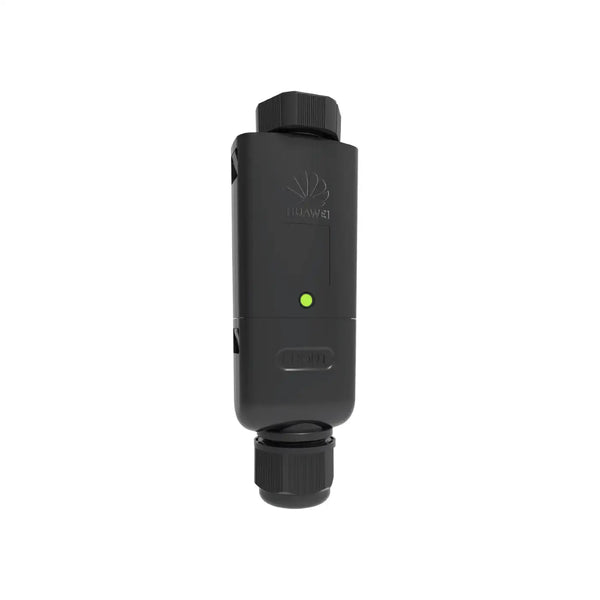

• La connexion (Wi-Fi ou Ethernet) permet :
  - le suivi de production en temps réel (application, site web),
  - la consultation de l’historique (jour, mois, année),
  - des mises à jour logicielles éventuelles,
  - une meilleure assistance technique en cas de problème.


Sans connexion Internet, l’onduleur produit quand même, mais vous ne profitez pas du suivi détaillé.

Le rendement exprime la capacité de l’onduleur à convertir le courant continu en courant alternatif sans perte excessive.

• Les onduleurs modernes ont un rendement élevé, souvent entre 96 % et 98 %, voire un peu plus selon les modèles.
• Plus le rendement est élevé, moins il y a de pertes sous forme de chaleur.


C’est un des critères de qualité d’un onduleur.

Il faut vérifier plusieurs points :

• la plage de tension d’entrée (V) : tension des strings de panneaux compatibles avec la plage de l’onduleur,

• le courant maximal d’entrée (A) : ne pas dépasser ce que l’onduleur peut accepter,

• la puissance totale DC des panneaux par rapport à la puissance de l’onduleur.


En pratique, beaucoup de panneaux sont compatibles avec beaucoup d’onduleurs, mais le dimensionnement doit être fait sérieusement, idéalement par un professionnel.

• Onduleur monophasé :
  connecté sur une phase.
  Utilisé en général pour les petites installations et les maisons alimentées en monophasé.

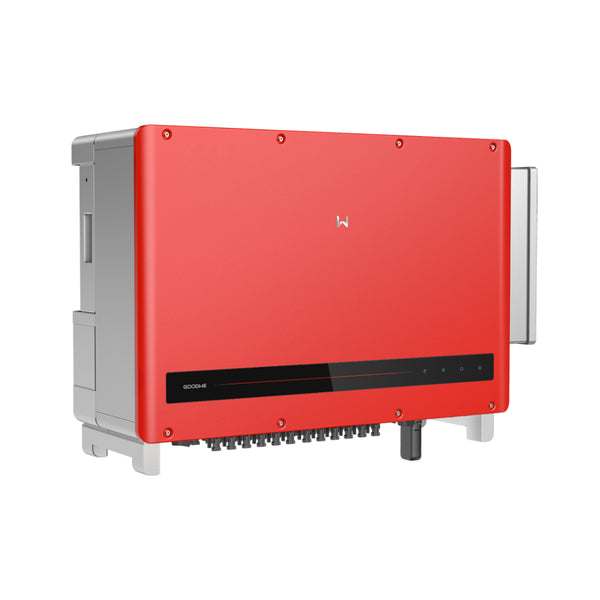

• Onduleur triphasé :
  répartit la production sur trois phases.
  Recommandé voire obligatoire pour des puissances plus élevées et les maisons ou bâtiments alimentés en triphasé.


Le choix dépend de votre type de raccordement (mono ou tri) et de la puissance de l’installation.

L’onduleur demande peu d’entretien :

• garder l’environnement propre et ventilé,
• vérifier de temps en temps qu’il n’y a pas de poussière excessive, d’insectes, etc.,
• contrôler l’absence de messages d’erreur sur l’écran ou dans l’application.


En cas de doute (message d’alarme, chute importante de production), il vaut mieux contacter l’installateur ou un professionnel.

Ça dépend du type d’onduleur :

• Si vous avez un onduleur hybride, la plupart du temps vous pouvez ajouter une batterie compatible ultérieurement.
• Si vous avez un onduleur string classique, on peut souvent :
  - ajouter un système de batterie à couplage AC (onduleur/chargeur séparé),
  - sans forcément changer l’onduleur existant.


Dans tous les cas, il faut respecter les compatibilités et les limites de puissance de l’installation.

Un onduleur chauffe car :

• il convertit l’énergie électrique,
• une partie est dissipée en chaleur.


C’est normal qu’il soit tiède ou chaud en fonctionnement.

Il n’est pas dangereux si :

• il est installé conformément aux recommandations (distance au mur, ventilation),
• rien ne gêne la circulation de l’air.


En revanche, une montée en température excessive (dans un local non ventilé) peut réduire sa durée de vie et son rendement.

• Tant que les caractéristiques électriques sont respectées (tension/courant des panneaux, puissance max, type de réseau).
• C’est ce qui se fait généralement lorsqu’un onduleur arrive en fin de vie, ou si l’on souhaite faire évoluer l’installation.


Le remplacement doit être réalisé par un électricien qualifié RGE ou un installateur photovoltaïque.

Quelques signes courants :

• plus de production visible dans l’application ou sur le compteur,
• voyants rouges/oranges sur l’onduleur,
• messages d’erreur (fault, alarm, grid error, DC error, etc.),
• bruit anormal.


Dans ce cas :

1. Vérifiez si l’installation n’a pas simplement été coupée (disjoncteur, interrupteur).
2. Notez le code d’erreur.
3. Contactez votre installateur ou votre fournisseur avec ces informations.
