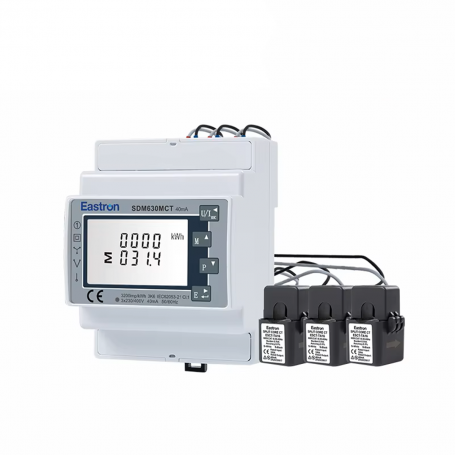

Deye - Compteur Intelligent Triphasé SDM630MCT avec Tores de Mesure pour une gestion optimisée de l'énergie

Contenu du kit

  • 1 x Compteur Intelligent
  • 3 x Tores de mesure

Référence : TN26104

Deye - Smart Meter triphasé SDM630MCT - Tore de mesure inclus

En stock

Le Smart Meter Deye SDM630MCT optimise votre autoconsommation en pilotant l'injection zéro et inclut un tore de mesure pour une installation simplifiée, sans aucune coupure de câbles.

  • Zéro injection : empêche le renvoi du surplus vers le réseau
  • Tore inclus : mesure le courant sans sectionner le câblage existant
  • Communication RS485 : liaison Modbus fiable pour la gestion de l'énergie

Caractéristiques techniques

Header 1 Header 2
Type de réseau 3P4W
Tension d'entrée 230 V
Interface  RS485
Protocole communication Modbus-RTU
Type de montage Rail DIN35
Dimensions 94,5 x 72 x 65 mm
Poids net 500 g
180 € -16%
150 € TTC
15000
Retrait sur site gratuit (77)
Expédition en 48-72h
Payez en 2, 3, 4 fois
Support client réactif

Info & Guides

Fiche technique Manuel d'utilisation/installation

Contenu du kit

  • 1 x Compteur Intelligent
  • 3 x Tores de mesure

Compteur Intelligent Triphasé Deye SDM630MCT avec Tores de Mesure - Gestion Optimisée pour Onduleurs Solaires

Optimisez la gestion de votre écosystème énergétique Deye avec le compteur intelligent Smart Meter Triphasé SDM630MCT. Cet appareil de mesure de précision industrielle est conçu pour suivre en temps réel l'ensemble des flux électriques de votre habitation ou de votre local professionnel raccordé au réseau triphasé. Livré avec ses tores de mesure (pinces ampèremétriques) inclus, il communique directement avec votre onduleur hybride Deye pour maximiser votre taux d'autoconsommation, éviter le gaspillage d'énergie et réduire drastiquement vos factures d'électricité.

Points Forts du produit :

  • Mesure triphasée bidirectionnelle ultra-précise : Calcule instantanément et au watt près l'énergie consommée par votre bâtiment sur le réseau et celle qui y est éventuellement injectée.

  • Tores de mesure inclus (transformateurs de courant) : Permet une lecture des flux sans sectionner vos câbles électriques principaux. Les pinces se clipsent simplement autour des phases pour une installation sécurisée.

  • Communication Modbus RTU (RS485) : Assure une liaison filaire ultra-rapide et sans interférences avec les onduleurs hybrides triphasés Deye (de 8kW à 15kW et plus).

  • Format Rail DIN standard : S'intègre proprement et facilement dans votre tableau électrique principal ou votre coffret de protection AC.

☀️ Comment fonctionne le Deye SDM630MCT ?

Placé en tête de votre installation électrique (juste après votre disjoncteur général), le Smart Meter analyse en continu la demande sur chacune des trois phases de votre tableau.

  • Si vos besoins dépassent votre production solaire : Le Smart Meter transmet l'information à l'onduleur Deye, qui injecte instantanément la quantité exacte d'énergie stockée dans vos batteries vers la phase qui en a besoin.

  • Si vos panneaux génèrent un surplus d'énergie : Le Smart Meter ordonne à l'onduleur de rediriger cette puissance pour recharger vos batteries plutôt que de laisser l'électricité s'échapper gratuitement sur le réseau public.

✔️ Les avantages du produit

L'intégration du SDM630MCT est indispensable pour débloquer les fonctionnalités les plus avancées de votre onduleur :

  • Gestion asymétrique des phases (Phase Balancing) : Le compteur indique à l'onduleur Deye la consommation exacte de chaque phase. L'onduleur peut ainsi compenser les déséquilibres en envoyant plus de puissance sur la phase la plus chargée.

  • Zéro injection réseau (Zero Export) : Si vous ne disposez pas d'un contrat de revente, le Smart Meter permet à l'onduleur de brider la production ou de stocker l'intégralité du surplus en temps réel afin de ne rien injecter sur le réseau public.

  • Lecture multi-paramètres : En plus de la puissance (kW), il mesure la tension (V), le courant (A), la fréquence (Hz) et le facteur de puissance sur chaque phase pour un diagnostic complet de votre réseau.

⚡ Pourquoi choisir ce produit en 2026 ?

Choisir ce compteur intelligent, c'est donner des "yeux" à votre onduleur hybride triphasé Deye. Sans lui, l'onduleur ne peut pas savoir ce que votre maison consomme réellement et se contente de produire à l'aveugle. C'est l'outil indispensable pour piloter intelligemment vos batteries basse tension (48V), optimiser la charge de votre véhicule électrique ou le déclenchement de votre pompe à chaleur, tout en garantissant un équilibre parfait entre vos trois phases.

Référence du produit : TN26104

Référence du constructeur : SDM630MCT

Header 1 Header 2
Type de réseau 3P4W
Tension d'entrée 230 V
Interface  RS485
Protocole communication Modbus-RTU
Type de montage Rail DIN35
Dimensions 94,5 x 72 x 65 mm
Poids net 500 g



✔️ Les avantages clés en main

  • Suivi de consommation en temps réel : Visualisez l'état de votre réseau et vos historiques de consommation directement sur l'application de supervision de votre onduleur (Solarman).
  • Autoconsommation automatisée : L'onduleur et le Smart Meter ajustent les flux énergétiques à la milliseconde près, sans aucune intervention de votre part.
  • Installation simplifiée par tores : Pas besoin de couper les gros câbles d'alimentation généraux de la maison, les pinces ampèremétriques s'installent par simple clipsage.
  • Fiabilité certifiée : Un boîtier robuste avec un écran LCD rétroéclairé facilitant la lecture des données directement au tableau lors de la mise en service.

🏡 Cas d'usage

  • Installations résidentielles et tertiaires en triphasé : Indispensable pour toutes les configurations équipées d'un onduleur hybride triphasé Deye avec stockage par batterie.
  • Systèmes avec charges déséquilibrées : Idéal si vous avez des appareils monophasés gourmands répartis de manière inégale sur vos trois phases (climatisation sur la phase 1, four sur la phase 2, etc.).
  • Projets en autoconsommation totale : Parfait pour garantir un bridage d'injection à 100% conforme aux exigences de votre gestionnaire de réseau.

Questions fréquentes

À quoi sert précisément le Smart Meter triphasé Deye SDM630MCT avec tores de mesure inclus ?
Le Deye SDM630MCT est un compteur intelligent triphasé bidirectionnel de classe industrielle destiné à piloter l'énergie des installations équipées d'onduleurs hybrides Deye. Positionné en tête de votre installation électrique, juste après le disjoncteur général, son rôle est d'analyser seconde par seconde les flux électriques entrants (consommation du réseau) et sortants (injection solaire). Il transmet ces informations de comptage en temps réel à l'onduleur Deye afin que ce dernier puisse orchestrer intelligemment la charge des batteries, couvrir le talon de consommation de la maison ou activer les stratégies d'autoconsommation avancées.
Quelle est la particularité de la version "MCT" par rapport à un compteur à mesure directe ?
La mention "MCT" (généralement pour Measurement Current Transformer) indique que ce compteur utilise des tores de courant (ou pinces CT) externes pour mesurer l'intensité électrique, contrairement aux compteurs à mesure directe où les câbles de puissance doivent traverser physiquement le boîtier. Cette conception offre un avantage technique majeur : elle facilite drastiquement le câblage au sein du tableau électrique, élimine les risques d'échauffement interne du compteur sur les installations à forte puissance et permet de mesurer des courants élevés (jusqu'à plusieurs centaines d'ampères selon le calibre des tores) de manière totalement isolée et non intrusive.
Comment ce Smart Meter permet-il de gérer le bridage d'injection (Zero Export) ?
Le SDM630MCT est l'outil indispensable si votre convention de raccordement ou la réglementation locale vous interdit de rejeter de l'électricité sur le réseau public. Grâce à ses tores de mesure, le compteur détecte instantanément si la production de vos panneaux solaires dépasse la consommation en temps réel de votre bâtiment. Il envoie alors un signal ultra-rapide à l'onduleur hybride Deye. L'onduleur intercepte immédiatement ce surplus pour charger les batteries de stockage. Si les batteries sont déjà pleines, l'onduleur bride électroniquement et de manière chirurgicale la puissance des panneaux pour correspondre exactement aux besoins immédiats de la maison, garantissant une injection strictement nulle (Zero Export).
Quelles sont les caractéristiques électriques, physiques et de montage de ce compteur ?
Le Deye SDM630MCT adopte un format industriel standard robuste : • Format de montage : Conçu pour être clipsé directement sur un Rail DIN standard (occupation compacte de 4 modules de large). • Tension de fonctionnement : Réseau triphasé 230V AC (Phase-Neutre) / 400V AC (Phase-Phase) + Neutre. • Interface locale : Grand écran LCD rétroéclairé en façade permettant de faire défiler manuellement les valeurs électriques instantanées. • Protocole de communication : Port série RS485 utilisant le protocole industriel standard Modbus RTU. • Indice de protection : IP51 en façade (protection contre les dépôts de poussière et les gouttes d'eau verticales).
Comment s'installent et se câblent les tores de mesure (pinces CT) inclus d'origine ?
L'intégration exige une grande rigueur pour éviter de fausser les algorithmes de calcul de l'onduleur : 1. Placement : Les trois tores de courant ouvrants doivent être clipsés autour des trois câbles de phase principaux (L1, L2, L3) provenant du réseau public, en amont de toute dérivation du tableau. 2. Sens du courant : Il est impératif de respecter le sens de la flèche gravée sur chaque pince CT (la flèche doit pointer vers l'intérieur de la maison, c'est-à-dire dans le sens du flux de consommation entrant). 3. Correspondance : Le tore connecté à l'entrée CT1 du compteur doit impérativement mesurer la phase raccordée sur la borne de tension L1 du compteur, et ainsi de suite pour CT2/L2 et CT3/L3. Une inversion de phase ou de sens de pince faosserait complètement les mesures de puissance active.
Comment s'effectue le raccordement de communication avec l'onduleur hybride Deye ?
La communication repose sur une liaison filaire blindée stable et immunisée contre les parasites. Un câble de communication (généralement de type réseau Cat5e ou Cat6 blindé) est tiré entre le bornier RS485 du Smart Meter (bornes A et B) et le port de communication dédié aux compteurs (port "Meter" ou RS485) de l'onduleur hybride Deye. Pour que le dialogue s'active, il faut s'assurer dans les paramètres de l'onduleur que le profil de compteur sélectionné correspond bien au modèle Eastron/Deye SDM630, et que l'adresse Modbus locale (généralement ID 01 ou 02) ainsi que le débit en bauds (Baudrate à 9600 bps) concordent parfaitement entre les deux appareils.
Quelles données de mesure précises peut-on suivre sur l'écran et via l'application ?
Le SDM630MCT est un analyseur de réseau complet. En local sur son écran LCD ou à distance via l'application mobile Solarman Smart (ou Deye Cloud) connectée à votre onduleur, vous avez accès à une quantité massive d'indicateurs : • Tension (V) et intensité (A) détaillées phase par phase. • Puissance active totale et individuelle (Watts), puissance réactive (VAr) et facteur de puissance (cos phi). • Fréquence du réseau (Hz). • Index cumulés de l'énergie active importée (consommée sur le réseau) et exportée (injectée) exprimés en kWh. L'application croise ces données avec la production photovoltaïque pour générer des graphiques de flux dynamiques très faciles à interpréter.
Quels sont les dispositifs de sécurité passive et de protection matérielle intégrés ?
Le Smart Meter SDM630MCT répond aux certifications électriques européennes les plus strictes (marquage CE et conformité aux normes IEC de mesure). Grâce à l'utilisation des tores de courant externes, il bénéficie d'un isolement galvanique total entre le circuit électronique de calcul de la passerelle et les lignes de puissance massives du bâtiment, éliminant ainsi les risques de surchauffe destructrice ou de court-circuit au cœur du boîtier. De plus, il intègre une mémoire flash non volatile (EEPROM) : en cas de coupure de courant générale ou de panne réseau, l'appareil sauvegarde l'intégralité des index de consommation et de configuration sans aucune perte de données.
Quel entretien régulier ou maintenance faut-il prévoir sur ce matériel au fil des ans ?
Développé selon le principe industriel du "installez et oubliez", ce compteur connecté ne requiert absolument aucun entretien physique ou technique de la part de l'utilisateur. Logé à l'abri de l'humidité au sein de votre coffret ou armoire électrique générale (indice IP20 en montage global), il est entièrement électronique et passif. Ne possédant aucune pièce mécanique en mouvement ni aucun ventilateur de refroidissement, il fonctionne dans un silence absolu (0 dB) et ne subit aucune usure mécanique au fil des ans. La seule recommandation est de vérifier visuellement une fois par an le bon serrage des borniers à vis de communication et d'alimentation.
Comment fonctionnent la garantie constructeur et l'accès au service après-vente (SAV) ?
Ce compteur intelligent bénéficie d'une garantie constructeur officielle standard de 2 ans sur les pièces. En tant que maillon essentiel à l'équilibre de votre centrale hybride triphasée Deye, son état de fonctionnement est surveillé en permanence par l'onduleur. En cas d'anomalie de communication (code erreur "Meter Fault" ou perte de signal Modbus sur votre application), le diagnostic se fait à distance de manière très efficace. Les ingénieurs du support technique ou votre installateur agréé peuvent analyser les trames de communication via le cloud Solarman pour déterminer s'il s'agit d'un problème de câblage, d'interférences ou d'un défaut matériel sur la carte logique, déclenchant le cas échéant une procédure d'échange standard rapide.
