Nouveau !

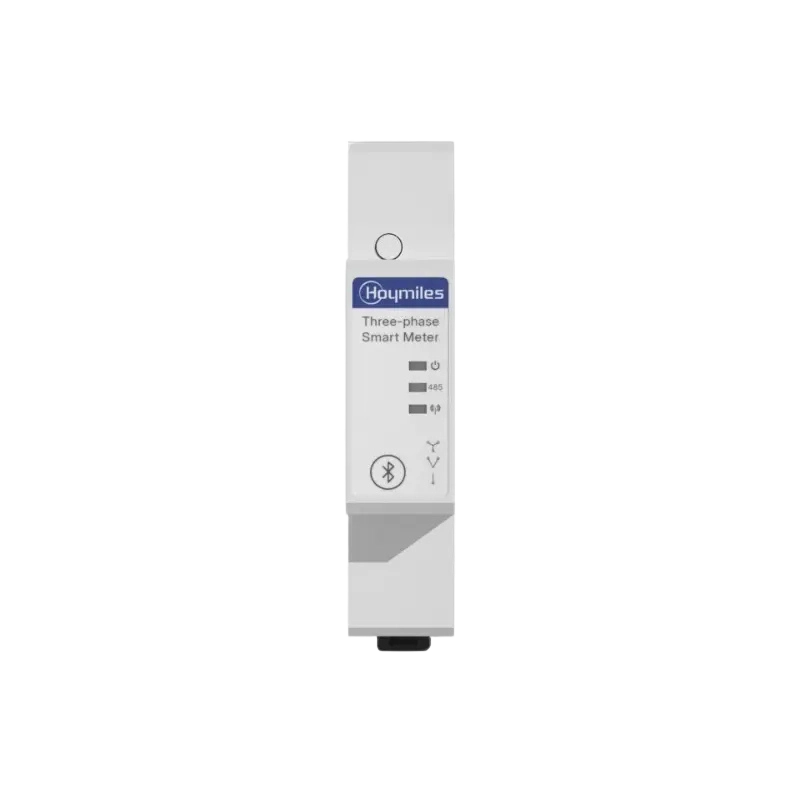

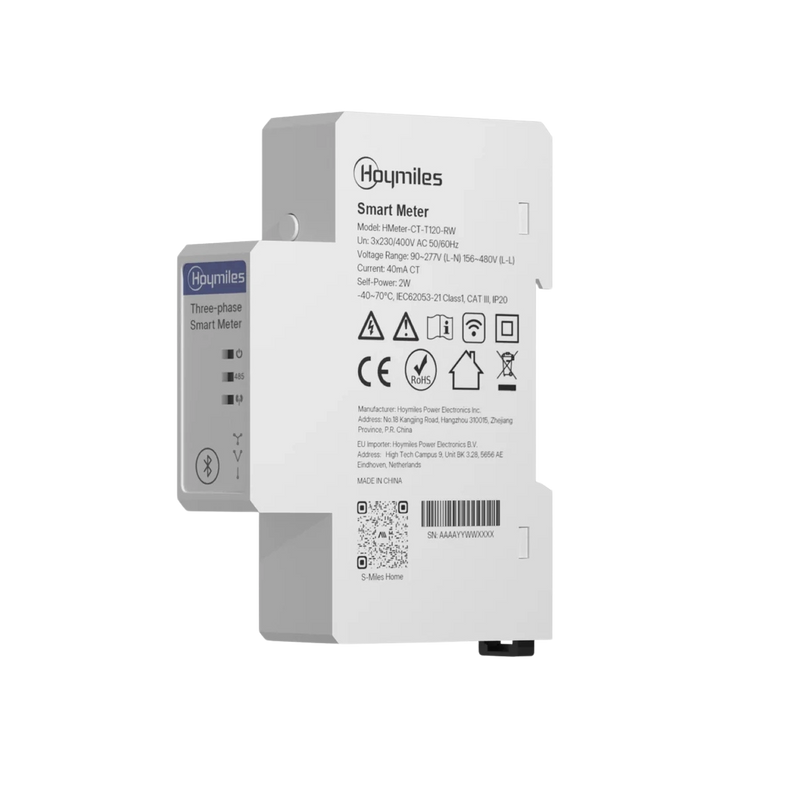

Hoymiles HMeter-CT-T120-RW – Compteur intelligent triphasé 120 A

HOYMILES

Hoymiles HMeter-CT-T120-RW – Compteur intelligent triphasé 120 A

Référence : TS31704

129 € TTC

Points forts du produit

Le Hoymiles HMeter-CT-T120-RW est un compteur intelligent triphasé haute précision mesurant des courants jusqu'à 120A par phase via ses transformateurs de courant (CT) inclus.

Gestion triphasé
Zéro injection : empêche le renvoi du surplus vers le réseau
Installation simple : S'installe rapidement sans couper le câblage
Communication RS485 : liaison Modbus fiable pour la gestion de l'énergie

Taxes incluses. Frais d'expédition calculés à l'étape de paiement. Ou payez en 2x, 3x ou 4x avec Alma.

En stock

Paiements 100% sécurisés et protégés — CB · Visa · Mastercard · PayPal · Alma

Livraison 4 à 7 jours ouvrés en France métropolitaine Livraison 4 à 7 jours ouvrés

Retrait entrepôt gratuit (Île-de-France – 77) Retrait entrepôt gratuit (77)

Garantie constructeur sur tous nos produits Garantie constructeur 10 ans

Paiements 100% sécurisés et protégés

Conseil : 07 89 41 96 87

Paiements 100% sécurisés et protégés — CB · Visa · Mastercard · PayPal · Alma

Description

Compteur d’énergie intelligent triphasé Hoymiles HMeter-CT-T120-RW – 120 A avec CT, Wi-Fi et RS-485

Prenez le contrôle total de votre réseau électrique triphasé avec le compteur d’énergie intelligent Hoymiles HMeter-CT-T120-RW. Ce boîtier compact mesure en temps réel les flux d'électricité de chaque phase de votre installation jusqu'à 120 A grâce à ses trois pinces ampèremétriques (CT) incluses. Doté d'une connectivité Wi-Fi et RS-485, il constitue le cœur de pilotage indispensable pour équilibrer vos consommations, activer le bridage d'injection (zéro-export) et orchestrer le stockage solaire sur les installations triphasées.

Points Forts du produit :

Mesure triphasée haute capacité (120 A) : Équipé de 3 transformateurs de courant (CT) à pince ouvrante pour mesurer précisément les flux de chaque phase jusqu'à près de 28 kW par phase.
Double connectivité (Wi-Fi & RS-485) : Transmet les données de mesure sans fil directement à votre réseau domestique ou par liaison filaire Modbus RS-485 aux passerelles et équipements Hoymiles.
Gestion du Zéro-Export en triphasé : Permet d'ajuster dynamiquement la puissance de sortie des micro-onduleurs ou de la batterie pour éviter d'injecter du surplus non valorisé sur le réseau public.
Pose non intrusive (Plug & Play) : Les trois pinces ouvrantes se clipsent autour de chaque câble de phase principal sans coupure ni sectionnement des conducteurs.

☀️ Comment fonctionne le compteur HMeter-CT-S120-RW

Positionné sur le rail DIN de votre tableau électrique général, le compteur entoure les trois phases de votre arrivée électrique principale à l'aide de ses pinces ampèremétriques. Il mesure instantanément le sens et l'intensité du courant qui transite sur chaque phase entre votre maison et le réseau d'électricité.

Dès qu'un déséquilibre ou un surplus de production photovoltaïque est détecté, le HMeter-CT-T120-RW communique l'information au système Hoymiles via Wi-Fi ou RS-485. Vos batteries (gamme HiBattery) ou micro-onduleurs réagissent alors à la seconde près pour charger le stockage ou adapter l'injection selon la consommation réelle de vos appareils.

✔️ Les avantages du produit

Lecture équilibrée phase par phase : Indispensable en triphasé pour connaître la répartition exacte de la charge de votre maison et optimiser l'autoconsommation sur chaque ligne.
Intégration fluide dans S-Miles Cloud : Agrège vos données d'importation, d'exportation et d'autoconsommation directement dans l'application mobile gratuite de Hoymiles.
Précision et réactivité de mesure : Offre une grande réactivité pour empêcher les retards de régulation lors du démarrage d'appareils gourmands (pompe à chaleur, four, machine-outil).

⚡ Pourquoi choisir ce produit ?

Choisir ce compteur intelligent, c'est apporter une intelligence de pilotage globale à votre installation triphasée. Sans mesure précise à la tête de votre tableau, une installation solaire triphasée ne peut pas ajuster sa production ni gérer le stockage de manière optimale. Ce modèle réunit la simplicité d'installation par tores de mesure, la fiabilité de la transmission RS-485 et la praticité de la connexion Wi-Fi. C'est l'élément central pour maximiser le rendement de vos micro-onduleurs et batteries sur un réseau à trois phases.

Référence du produit : TS31704

Référence du constructeur : HMeter-CT-T120-RW


Header 1	Header 2
Type de réseau	3P4W
Plage de tension d'entrée	90 à 277 V ac L-N, 156 à 480 V ac L-L
Interface	WLAN / RS485
Protocole communication	Modbus-RTU/TCP
Type de montage	Rail DIN35
Dimensions	94,5 x 19 x 68,5 mm
Poids net	86 g

Spécifications techniques


Header 1	Header 2
Type de réseau	3P4W
Plage de tension d'entrée	90 à 277 V ac L-N, 156 à 480 V ac L-L
Interface	WLAN / RS485
Protocole communication	Modbus-RTU/TCP
Type de montage	Rail DIN35
Dimensions	94,5 x 19 x 68,5 mm
Poids net	86 g

Contenu du kit

1 x Compteur Intelligent
1 x Antenne
1 x Bornier
1 x Transformateur de courant

Avantages clés

✔️ Montage propre sur rail DIN : Format ultra-compact occupant un espace restreint dans votre coffret électrique principal.

✔️ Installation sans interruption de service : Les tores ouvrants s'installent rapidement sans avoir à débrancher les câbles d'alimentation.

✔️ Supervision énergétique complète : Identifiez les phases surchargées et rééquilibrez facilement vos équipements domestiques.

Cas d’usage

Pilotage de batteries Hoymiles (HiBattery) en triphasé : Nécessaire pour communiquer à la batterie la quantité exacte de surplus à absorber ou de courant à restituer par phase.
Installations triphasées avec contrainte Zéro Injection : Idéal si vous devez empêcher tout rejet d'électricité sur le réseau public.
Analyse de la consommation globale : Parfait pour surveiller l'équilibre de vos 3 phases et ajuster l'utilisation de vos gros consommateurs d'énergie au fil de la journée.

(*) ⚠️ Réglementation et conformité — Nos produits sont conformes aux normes européennes applicables (marquage CE). La conformité de votre installation relève de votre responsabilité : urbanisme, normes électriques, démarches de raccordement et de mise en service, exigences de votre assureur. Ces règles évoluent et varient selon les projets ; il vous appartient de vérifier celles applicables à la date de votre installation. My Discount Solar ne peut être tenue responsable d’une installation non conforme.

Documents à télécharger

Fiche technique PDF

Une question ? Contactez-nous au 07 89 41 96 87 !

À quoi sert précisément le compteur intelligent triphasé Hoymiles HMeter-CT-T120-RW ?

Le Hoymiles HMeter-CT-T120-RW est un compteur d'énergie intelligent triphasé à haute précision conçu pour la gestion dynamique des réseaux électriques résidentiels et tertiaires à trois phases. Positionné dans le tableau électrique principal, il mesure en temps réel les flux d'électricité sur chaque phase, incluant la consommation globale du bâtiment, la production photovoltaïque et les échanges d'import/export avec le réseau public. Il communique directement avec l'écosystème Hoymiles (notamment les batteries HiBattery et les micro-onduleurs) pour équilibrer la distribution d'énergie, optimiser le taux d'autoconsommation et activer le bridage d'injection.

Quelle est la différence majeure entre cette version triphasée (T120) et la version monophasée (S120) ?

La différence essentielle réside dans l'architecture du réseau électrique pris en charge et le nombre de voies de mesure. La version S120 est strictement réservée aux installations monophasées (1P2W) et ne gère qu'une seule ligne de phase. La version T120 est un appareil triphasé (compatible 3P4W et 3P3W) équipé de trois transformateurs de courant distincts. Il est capable de surveiller indépendamment les trois phases d'un réseau 400V, permettant de réaliser un bilan d'équilibrage et d'analyser les déséquilibres de charge entre les phases pour piloter efficacement les systèmes solaires triphasés.

Comment s'effectue la mesure du courant triphasé grâce aux trois transformateurs de courant (CT) inclus ?

Le kit comprend trois transformateurs de courant externes (pinces ou tores CT) de 120 Ampères chacun. Chaque pince se clipse simplement autour de l'un des trois câbles de phase principaux venant du compteur général, sans devoir couper les câbles ni interrompre le circuit de puissance. Cette mesure non intrusive assure une isolation galvanique totale et prévient tout risque d'échauffement au cœur du boîtier. Le système est ainsi capable d'analyser en toute sécurité des charges globales très élevées allant jusqu'à 120 A par phase (soit une capacité cumulée de plus de 80 kW sous 400 V).

Quelles sont les options de connectivité sans fil et filaire (Wi-Fi, Bluetooth, RS-485) ?

Ce Smart Meter triphasé intègre une triple interface de communication pour s'adapter à toutes les configurations. La puce Wi-Fi (2.4 GHz) permet une transmission directe des données vers votre box internet et le cloud Hoymiles. Le Bluetooth intégré simplifie la détection et l'appairage initial depuis un smartphone. De plus, le compteur dispose d'un port de communication filaire RS-485 (protocole Modbus) pour établir une liaison physique à ultra-basse latence directement avec les batteries HiBattery ou les passerelles de communication de la marque.

Quelles sont sa compacité matérielle et son intégration sur rail DIN dans un tableau triphasé ?

Malgré sa capacité à gérer trois phases complètes, le HMeter-CT-T120-RW conserve un format ultra-compact d'un seul module de largeur (format 1P-width), mesurant seulement 19 mm de largeur pour 94,5 mm de hauteur et 68,5 mm de profondeur. Il se clippe sur un rail DIN-35 standard et s'insère facilement dans les armoires électriques triphasées denses. Il accepte une large plage de tension d'entrée de 90 V à 277 V AC (L-N) et de 156 V à 480 V AC (L-L) avec une consommation propre très faible.

Comment ce compteur permet-il d'optimiser le stockage sur batteries et le contrôle à zéro injection (Zero Export) ?

Grâce à une précision de mesure de ±1 %, le compteur transmet le bilan énergétique des trois phases en continu aux algorithmes d'autoconsommation. En cas de surproduction solaire, le HMeter ordonne immédiatement au système de stockage de dériver le surplus d'énergie vers les batteries HiBattery avant qu'il ne reparte vers le réseau public. À l'inverse, dès qu'une consommation est détectée sur l'une des phases, le compteur indique à la batterie la quantité exacte de watts à restituer en temps réel, garantissant un contrôle d'injection zéro (Zero Export) d'une grande rigueur.

Comment suivre sa consommation triphasée et configurer l'appareil via l'application S-Miles Home ?

L'interaction et le paramétrage s'effectuent depuis l'application mobile officielle S-Miles Home. Lors de l'installation, la connexion Bluetooth permet de détecter le compteur et de lui attribuer le réseau Wi-Fi domestique en quelques étapes. Une fois connecté, le HMeter téléverse ses mesures en temps réel. L'utilisateur accède à un tableau de bord graphique complet affichant la répartition de la puissance consommée phase par phase, le facteur de puissance, la fréquence du réseau et l'historique complet des flux d'énergie importés, exportés et autoconsommés.

Quels sont les dispositifs de sécurité, la résistance thermique et la maintenance requise ?

Le compteur est certifié IP20 pour une installation en coffret fermé et offre une excellente résistance thermique avec une plage de température de fonctionnement tolérée de -40 °C à +70 °C. Électronique et entièrement passif, il ne possède aucune pièce mécanique en mouvement ni ventilateur interne, fonctionnant dans un silence absolu (0 dB). Aucun entretien physique n'est nécessaire au fil des ans. Les optimisations logicielles, la gestion du réseau et les mises à jour de sécurité sont poussées automatiquement et à distance (OTA) via sa connexion internet.

Comment fonctionnent la garantie constructeur et l'accès au support après-vente ?

Le Hoymiles HMeter-CT-T120-RW bénéficie de la garantie constructeur officielle de la marque sur ses accessoires de mesure et de gestion réseau. En cas de perte de signal, de données triphasées incohérentes ou d'alerte sur l'application S-Miles Home, les équipes d'assistance technique peuvent effectuer un diagnostic à distance sur la liaison Wi-Fi ou le bus RS-485. Si un défaut matériel de la carte électronique ou de l'un des trois transformateurs de courant est confirmé sous garantie, une procédure d'échange standard rapide est engagée via le réseau de distribution agréé.
