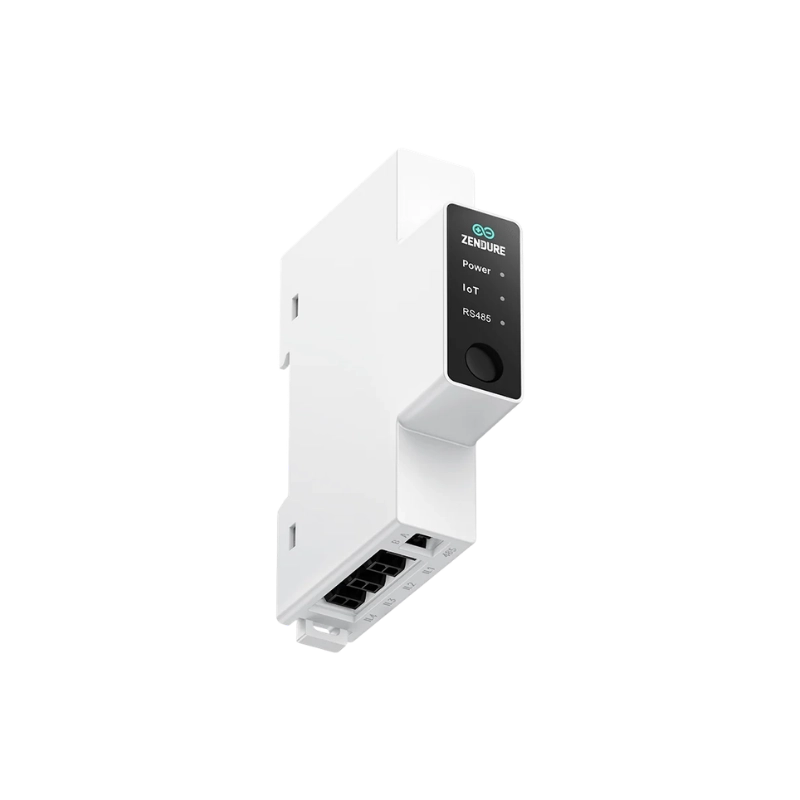

Zendure Smart Meter 3CT – Compteur intelligent triphasé avec 3 tores de mesure

ZENDURE

Zendure Smart Meter 3CT – Compteur intelligent triphasé avec 3 tores de mesure

Référence : TS32009

129 € TTC

Points forts du produit

Le Zendure Smart Meter 3CT est un compteur d'énergie intelligent triphasé conçu pour mesurer en temps réel les flux électriques des habitations équipées d'un réseau en triphasé. Il est fourni avec 3 tores de mesure (transformateurs de courant CT) à installer sur chacune des trois phases au niveau du tableau électrique principal.

Mesure triphasé haute précision
Optimisation de l'autoconsommation
Gestion dynamique Zéro injection

Taxes incluses. Frais d'expédition calculés à l'étape de paiement. Ou payez en 2x, 3x ou 4x avec Alma.

Livraison sous 10 jours

Paiements 100% sécurisés et protégés — CB · Visa · Mastercard · PayPal · Alma

Livraison 4 à 7 jours ouvrés en France métropolitaine Livraison 4 à 7 jours ouvrés

Retrait entrepôt gratuit (Île-de-France – 77) Retrait entrepôt gratuit (77)

Garantie constructeur sur tous nos produits Garantie constructeur 10 ans

Paiements 100% sécurisés et protégés

Conseil : 07 89 41 96 87

Paiements 100% sécurisés et protégés — CB · Visa · Mastercard · PayPal · Alma

Description

Compteur intelligent triphasé avec 3 tores de mesure pour suivi de la consommation et gestion intelligente des systèmes Zendure SolarFlow – Smart Meter 3CT

Le Zendure Smart Meter 3CT est un compteur intelligent triphasé conçu pour mesurer avec précision les flux d’énergie d’une installation électrique triphasée. Équipé de 3 tores de mesure (CT), il permet de surveiller individuellement les trois phases afin de suivre la consommation et les échanges d’énergie de votre installation.

Mesure précise des flux d’énergie

Les trois tores de courant permettent au Smart Meter 3CT de mesurer en temps réel les flux électriques sur chacune des phases. Les données recueillies permettent notamment de suivre l’énergie consommée, la production solaire ainsi que l’énergie injectée ou utilisée pour recharger le stockage.

Optimisez votre autoconsommation solaire

Associé à une solution de stockage Zendure compatible, le compteur permet une gestion plus intelligente de l’énergie disponible. Il fournit les informations nécessaires au système pour adapter son fonctionnement en fonction de la consommation réelle du logement et ainsi favoriser l’utilisation directe de l’énergie solaire.

Solution adaptée aux installations triphasées

Grâce à ses 3 tores de mesure, le Zendure Smart Meter 3CT est particulièrement adapté aux installations photovoltaïques et électriques triphasées. Son installation permet de mesurer les différents flux d’énergie sans nécessiter de modification importante du circuit électrique.

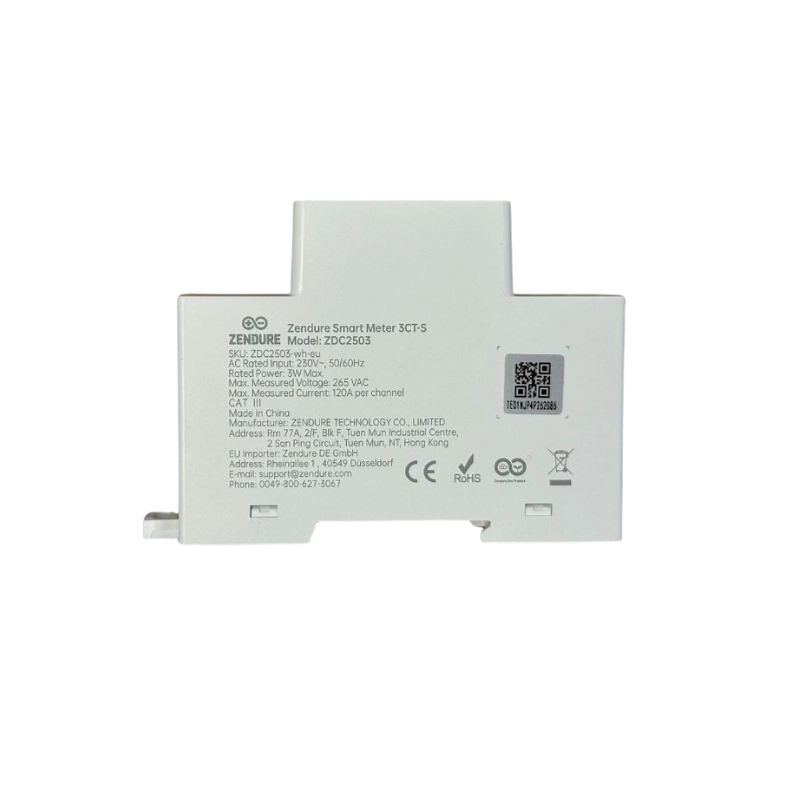

Référence du produit : TS32009

Référence constructeur : 3CT-S


Header 1	Header 2
Tension d'entrée	230 V
Tension maximale mesurée	265 VCA
Courant maximal mesuré	120A par canal
Puissance nominale	3W Max.
Interface	RS485
Informations sans fil	Bluetooth : Bluetooth 5.0, 2402–2480 MHz, Puissance d'émission max. 20 dBm Wi-Fi : 802.11 b/g/n, 2412–2472 MHz, Puissance d'émission max. 20 dBm
Dimensions	19 x 94 x 69 mm
Poids brut	1 kg

Spécifications techniques


Header 1	Header 2
Tension d'entrée	230 V
Tension maximale mesurée	265 VCA
Courant maximal mesuré	120A par canal
Puissance nominale	3W Max.
Interface	RS485
Informations sans fil	Bluetooth : Bluetooth 5.0, 2402–2480 MHz, Puissance d'émission max. 20 dBm Wi-Fi : 802.11 b/g/n, 2412–2472 MHz, Puissance d'émission max. 20 dBm
Dimensions	19 x 94 x 69 mm
Poids brut	1 kg

Contenu du kit

1 x Compteur Zendure Smart Meter
3 x Transformateur de courant (TC) 120A
Tournevis
Borne d'entrée de tension
Manuel d'utilisation

Avantages clés

✔️ Câblage RS485 polyvalent : Raccordement par port RJ45 Plug & Play ou par bornier à vis à ressort pour câbles dénudés.

✔️ Application unifiée Zendure : Visualisez en direct la puissance active (jusqu'à 265 V CA et 120 A par canal), la tension et les historiques d'énergie pour chaque phase.

✔️ Consommation propre minimale : Appareil économique consommant moins de 3 W en fonctionnement.

Cas d’usage

Installations résidentielles et tertiaires raccordées en triphasé : Idéal pour piloter le stockage et empêcher l'injection non valorisée sur les réseaux électriques à trois phases.
Gestion d'équipements triphasés et circuits dédiés : Surveillez vos 3 phases principales tout en connectant une pince optionnelle sur le canal IL4 pour analyser la consommation d'une pompe à chaleur ou d'un climatiseur triphasé.
Environnements avec tableau électrique blindé : Exploitez le port Ethernet LAN RJ45 pour maintenir une connexion stable avec le réseau domestique même lorsque le Wi-Fi ne traverse pas le coffret métallique.

(*) ⚠️ Réglementation et conformité — Nos produits sont conformes aux normes européennes applicables (marquage CE). La conformité de votre installation relève de votre responsabilité : urbanisme, normes électriques, démarches de raccordement et de mise en service, exigences de votre assureur. Ces règles évoluent et varient selon les projets ; il vous appartient de vérifier celles applicables à la date de votre installation. My Discount Solar ne peut être tenue responsable d’une installation non conforme.

Documents à télécharger

Manuel d'utilisation et d'installation PDF · Français

Une question ? Contactez-nous au 07 89 41 96 87 !

À quoi sert précisément le Zendure Smart Meter 3CT ?

Le Zendure Smart Meter 3CT est un compteur d'énergie intelligent triphasé conçu pour la mesure et la régulation en temps réel des flux électriques sur les installations résidentielles et tertiaires à trois phases. Positionné dans le tableau électrique général, il analyse avec précision la consommation globale du logement phase par phase ainsi que les échanges d'importation et d'injection avec le réseau public. En communiquant avec l'écosystème de stockage Zendure (notamment les séries SolarFlow 2400 Pro, 2400 AC+, 4000 Mix Pro et 4000 Mix AC+), il permet d'ajuster dynamiquement la charge ou la décharge des batteries pour maximiser l'autoconsommation et exécuter un contrôle de zéro injection (Zero Export) ultra-réactif.

Quelle est la différence majeure entre cette version triphasée (3CT) et la version monophasée (1CT-S) ?

La différence réside dans l'architecture du réseau électrique pris en charge et le nombre de canaux de mesure. Le modèle 1CT-S est exclusivement réservé aux installations monophasées (1P2W) et ne surveille qu'une seule ligne de phase via une pince unique. À l'inverse, le Zendure Smart Meter 3CT est conçu pour les réseaux triphasés (3P4W / 3P3W). Équipé de trois transformateurs de courant distincts, il mesure indépendamment la puissance active, la tension et l'intensité sur chacune des trois phases d'un réseau 400V, permettant de corriger les déséquilibres de charge et d'assurer un pilotage chirurgical des batteries sur chaque phase.

Comment s'effectue la mesure du courant triphasé grâce aux 3 tores de mesure (CT) fournis ?

Le kit comprend trois transformateurs de courant externes (pinces ampèremétriques ou tores CT) de haute précision pouvant mesurer des intensités élevées (jusqu'à 120 A par phase). Chaque pince se clipse simplement autour de l'un des trois câbles de phase principaux venant du compteur général, sans couper le câblage de puissance ni interrompre l'alimentation électrique. Cette mesure non intrusive garantit une isolation galvanique totale, élimine tout risque d'échauffement ou de surchauffe interne au boîtier du compteur et assure une sécurité maximale pour l'armoire électrique.

Quelles sont les options de connectivité sans fil et filaire du Zendure Smart Meter 3CT ?

Le Smart Meter 3CT intègre une triple interface de communication réseau. La puce Wi-Fi (2,4 GHz) transmet en continu les données de comptage vers le cloud Zendure et l'application mobile. La connectivité Bluetooth 5.0 simplifie la détection et l'appairage initial depuis un smartphone en quelques secondes. Enfin, il dispose d'un port filaire RS485 supportant les protocoles Modbus et MQTT, autorisant une liaison physique directe à ultra-faible latence avec les stations maîtres Zendure ou une intégration locale dans des serveurs domotiques comme Home Assistant sans passer par le cloud.

Quelles sont les spécificités matérielles et le format d'intégration de ce boîtier dans le tableau triphasé ?

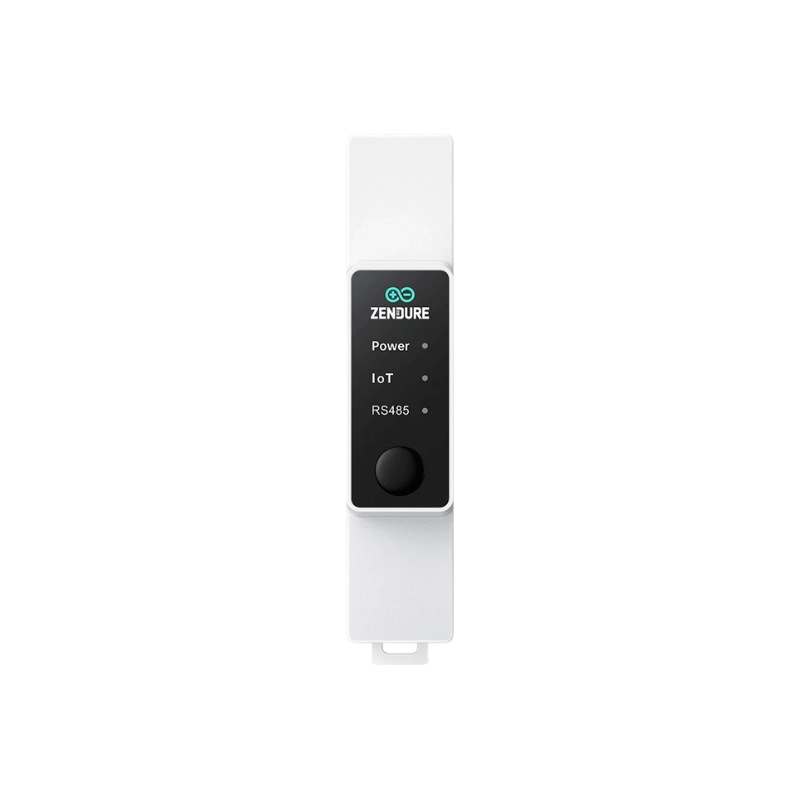

Conçu pour s'insérer proprement dans les armoires électriques denses, le Zendure Smart Meter 3CT adopte un format standard pour Rail DIN 35 mm ultra-compact. Il fonctionne sous une tension alternative nominale de 230V / 400V AC (50/60 Hz) avec une consommation propre très faible inférieure à 2 W. Sa façade comporte des voyants LED d'état permettant de vérifier d'un coup d'œil la présence de l'alimentation, la qualité de la liaison Wi-Fi/Bluetooth et la transmission active des données de comptage sur chaque phase.

Comment ce compteur permet-il d'optimiser l'autoconsommation et le contrôle d'injection zéro (Zero Export) ?

En mesurant la puissance instantanée sur les trois phases avec un temps de réponse de quelques millisecondes, le compteur alimente directement les algorithmes d'intelligence artificielle AI-EMS de Zendure. En cas de surproduction solaire, le 3CT signale l'excédent aux batteries SolarFlow pour qu'elles stockent l'énergie au lieu de la laisser repartir sur le réseau public. Inversement, dès qu'une consommation est détectée sur une phase, le compteur indique à la batterie la quantité exacte de watts à réinjecter en temps réel, garantissant un contrôle à zéro injection (Zero Export) rigoureux et une autonomie maximale.

Comment le compteur réagit-il lors de la tarification dynamique ou pendant une coupure de réseau ?

Le compteur relaie les données de comptage à l'application Zendure qui gère les stratégies tarifaires (Heures Creuses / Heures Pleines ou contrats dynamiques), autorisant la recharge de la batterie sur le réseau électrique aux heures où le tarif de l'énergie est le plus bas. En cas de coupure du réseau électrique public, le Smart Meter cesse sa mesure réseau et laisse la station maîtresse SolarFlow basculer en mode autonome de secours (Off-grid / EPS) pour alimenter les circuits prioritaires du logement sans perturber la logique d'équilibrage.

Quels sont les dispositifs de sécurité, l'indice de protection et la résistance environnementale ?

Le Zendure Smart Meter 3CT possède un indice de protection IP20, nécessitant une installation à l'abri au sein d'un coffret ou tableau électrique fermé. Sa conception électronique industrielle supporte des plages de température de fonctionnement allant de -25 °C à +60 °C. Totalement électronique et passif, il ne comprend aucune pièce mécanique en mouvement ni ventilateur interne, ce qui garantit un fonctionnement 100 % silencieux (0 dB) et l'absence totale d'interférences électriques sur le réseau de la maison.

Quel entretien ou maintenance régulière faut-il prévoir sur ce compteur triphasé ?

Le Smart Meter 3CT est un équipement répondant au principe du « posez et oubliez ». Une fois clipsé sur le rail DIN et les trois pinces de courant installées autour des lignes de phase, l'appareil fonctionne de manière totalement autonome sans nécessiter la moindre intervention humaine. Les mises à jour du micrologiciel (firmware), les optimisations d'algorithmes et les correctifs de communication sont poussés à distance de manière automatique (OTA) via sa connexion Wi-Fi ou Ethernet local.

Comment fonctionnent la garantie constructeur et l'accès au support technique pour ce compteur ?

Le Zendure Smart Meter 3CT bénéficie de la garantie constructeur officielle Zendure couvrant les accessoires de comptage et de gestion d'énergie. Grâce à la liaison permanente avec le cloud Zendure, l'assistance technique ou l'installateur peut effectuer des diagnostics à distance sur la qualité du signal réseau, la communication bus RS485 et les mesures des trois phases. En cas d'anomalie matérielle avérée sous garantie, une procédure d'échange standard rapide du boîtier ou des tores de mesure est activée via le réseau de distribution agréé.
